Chế tạo phễu rung: Hướng dẫn lựa chọn đế phễu rung hiệu quả

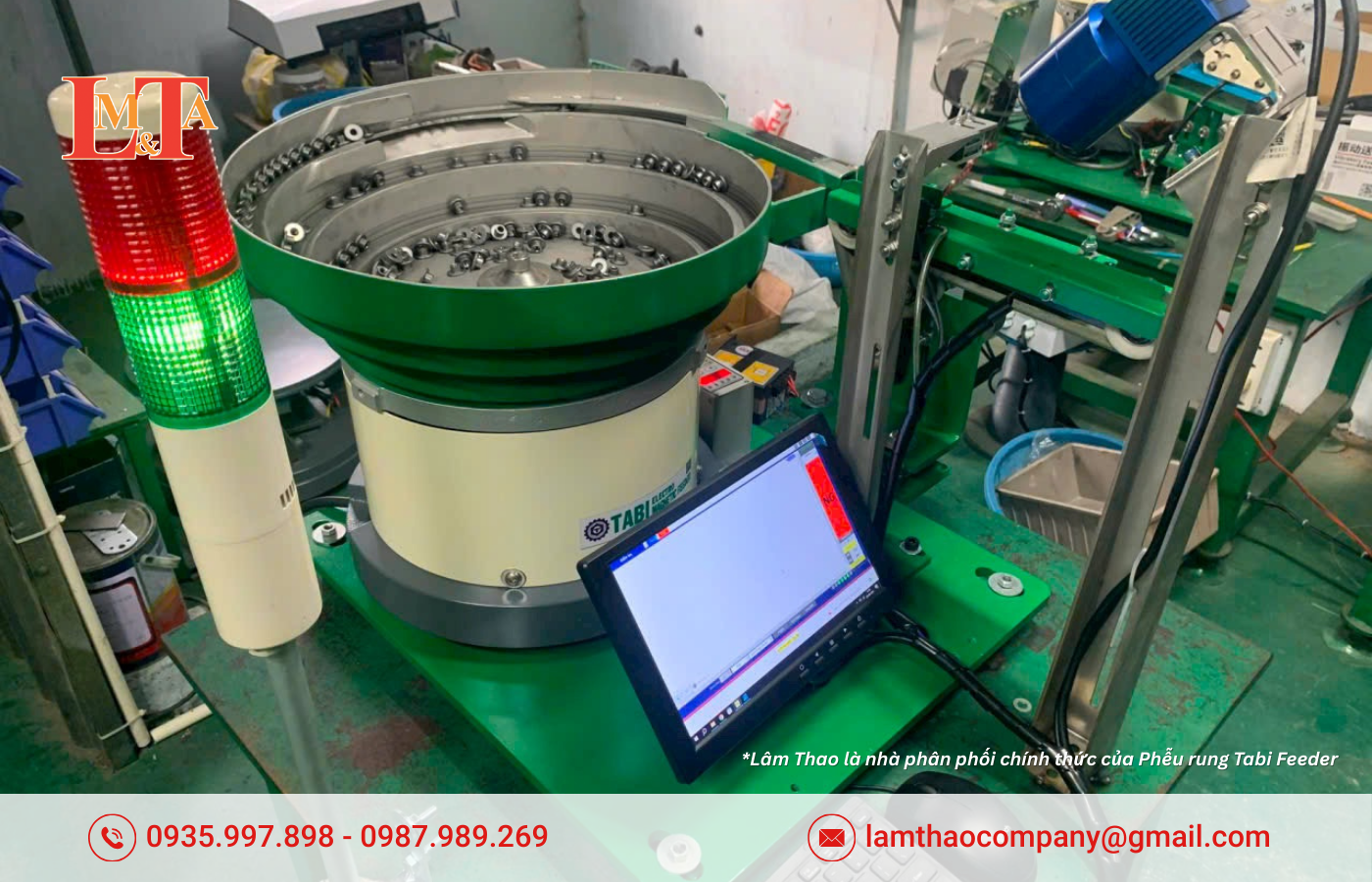

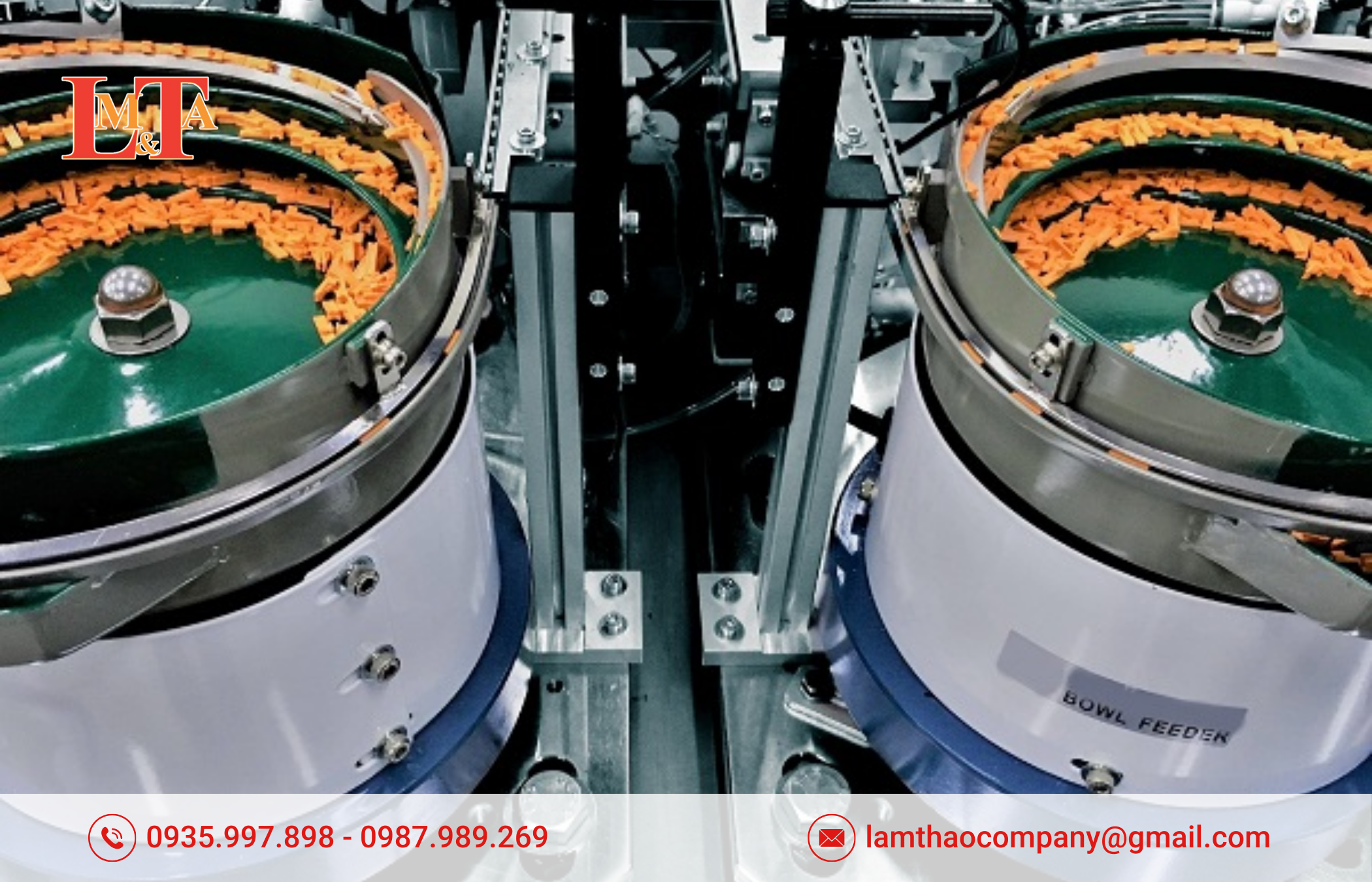

Đế phễu rung (Vibratory Feeder Base) trong quy trình chế tạo phễu rung là thiết bị truyền động cơ điện tử cốt lõi, sử dụng lực hút điện từ biến thiên kết hợp với hệ thống lò xo lá để tạo ra dao động cơ học tần số cao nhằm di chuyển và định hướng linh kiện.

Theo báo cáo thị trường năm 2025, bộ phận này quyết định đến 80% hiệu suất vận hành của toàn bộ hệ thống phễu rung cấp liệu, với giá trị thị trường toàn cầu dự kiến đạt 189,37 triệu USD vào năm 2026.

Thiết bị hoạt động dựa trên việc chuyển đổi xung điện thành lực đẩy cơ học theo quỹ đạo xoắn ốc, cho phép cấp liệu chính xác với tốc độ đạt tới 60 feet/phút và hỗ trợ tải trọng phôi từ vài gram đến hàng chục kilogram tùy cấu hình.

1. Đế phễu rung là gì trong quy trình chế tạo phễu rung hiện đại?

Trong lĩnh vực tự động hóa công nghiệp, đế phễu rung được định nghĩa là bệ đỡ động lực học, đóng vai trò trung tâm trong việc tạo ra và điều phối các vi dao động cần thiết để vận chuyển vật liệu rời hoặc linh kiện rời rạc.

Về mặt cấu tạo, một đế rung tiêu chuẩn bao gồm hai khối lượng chính: khối lượng phản lực (base mass) và khối lượng chủ động (top mass), được kết nối với nhau thông qua các bộ lò xo lá (leaf springs) lắp nghiêng một góc từ 15 đến 25 độ so với phương thẳng đứng. Sự tương tác giữa các thành phần này tạo nên một hệ thống dao động điều hòa có khả năng biến đổi năng lượng điện năng thành động năng một cách hiệu quả.

Nguyên lý hoạt động của đế phễu rung dựa trên nguyên lý điện từ trường biến thiên. Khi dòng điện xoay chiều đi qua cuộn dây của nam châm điện đặt tại tâm đế, nó tạo ra lực hút F tỉ lệ thuận với bình quân bình phương cường độ dòng điện, kéo khối lượng chủ động (nơi gắn bát phễu) xuống phía dưới.

Do đặc tính lắp đặt nghiêng của các lò xo lá, chuyển động này không chỉ diễn ra theo phương dọc mà còn bị cưỡng bức theo phương ngang, tạo ra một quỹ đạo xoắn ốc cực ngắn. Khi dòng điện đi qua điểm không của chu kỳ, lực đàn hồi tích lũy trong lò xo lá sẽ đẩy khối lượng chủ động trở lại vị trí cũ, đẩy linh kiện bên trong bát phễu về phía trước nhờ lực quán tính.

Việc chế tạo phễu rung đòi hỏi sự chính xác tuyệt đối trong việc tính toán tần số tự nhiên ($f_n$) của đế rung. Một hệ thống hoạt động hiệu quả nhất khi tần số kích thích từ bộ điều khiển gần chạm tới ngưỡng cộng hưởng của hệ cơ khí, giúp tối ưu hóa biên độ rung mà không tốn quá nhiều năng lượng.

Theo các chuyên gia tại bộ phận kỹ thuật Lâm Thao, việc sử dụng các loại thép lò xo chuyên dụng như S60C hoặc 50CrV4 với độ dày được tinh chỉnh là yếu tố quyết định đến độ ổn định của biên độ rung khi tải trọng vật liệu thay đổi.

Sự phân loại các dòng đế rung trong công nghiệp thường dựa trên đường kính của bát phễu mà chúng hỗ trợ, dao động từ các model mini (3 inch) cho đến các model hạng nặng (trên 48 inch). Việc lựa chọn sai kích thước đế không chỉ gây lãng phí điện năng mà còn dẫn đến hiện tượng dao động ký sinh, làm bát phễu bị rung lắc không đều và gây ra tiếng ồn vượt quá ngưỡng an toàn cho phép của TCVN 3985:1999.

2. Tại sao việc chọn đúng đế phễu rung lại quyết định hiệu quả đầu tư?

Đối với bộ phận thu mua, việc đầu tư vào đế phễu rung cần được xem xét dưới lăng kính của Tổng chi phí sở hữu (TCO) thay vì chỉ nhìn vào giá mua ban đầu. Một đế phễu rung chất lượng cao trong quy trình chế tạo phễu rung có khả năng vận hành ổn định trong 8.000 đến 10.000 giờ trước khi cần bảo trì lớn, giúp giảm thiểu đáng kể chi phí ngừng máy (downtime cost).

Dữ liệu từ các nhà máy sản xuất linh kiện ô tô cho thấy, việc giảm 1% thời gian ngừng máy đột xuất có thể giúp tiết kiệm hàng chục nghìn USD mỗi năm cho một dây chuyền lắp ráp tự động. Hiệu quả ROI (Tỷ lệ hoàn vốn) của đế phễu rung còn thể hiện qua khả năng tiết kiệm nhân công và tăng độ chính xác của sản phẩm.

Một hệ thống phễu rung cấp liệu được thiết kế bài bản có thể thay thế trung bình từ 3 đến 5 công nhân phổ thông thực hiện các thao tác sắp xếp linh kiện bằng tay. Với mức lương công nhân sản xuất tại các khu công nghiệp Việt Nam hiện nay, thời gian hoàn vốn cho một bộ đế rung tiêu chuẩn thường chỉ dao động từ 10 đến 14 tháng.

Bên cạnh đó, độ ổn định của đế rung ảnh hưởng trực tiếp đến tỷ lệ phế phẩm tại đầu ra. Các dòng đế rung thế hệ mới tích hợp bộ điều khiển biến tần kỹ thuật số cho phép duy trì biên độ rung không đổi ngay cả khi khối lượng phôi trong phễu cạn dần (head load compensation).

Điều này đảm bảo rằng linh kiện luôn được đưa vào máy lắp ráp với nhịp độ đồng nhất, tránh hiện tượng máy chờ phôi hoặc phôi bị kẹt do lực rung quá mạnh khi phễu trống.

Nhìn rộng hơn vào thị trường toàn cầu, các doanh nghiệp đang có xu hướng nâng cấp sang các dòng đế rung tiết kiệm năng lượng. Các báo cáo ngành chỉ ra rằng các dòng đế rung sử dụng nam châm vĩnh cửu kết hợp điện từ hoặc công nghệ Piezo giúp giảm tới 30% điện năng tiêu thụ so với các dòng truyền thống, một yếu tố quan trọng trong việc đạt được các chứng chỉ sản xuất xanh và tối ưu hóa lợi nhuận dài hạn.

Các tiêu chuẩn kỹ thuật quốc tế nào cần lưu ý khi chế tạo phễu rung?

Việc tuân thủ các tiêu chuẩn quốc tế là yêu cầu bắt buộc để đảm bảo an toàn vận hành và tính tương thích của thiết bị trong các dây chuyền sản xuất đa quốc gia. Tiêu chuẩn quan trọng nhất cần xem xét là ISO 10816-3 (tương đương TCVN 9229-3:2012), quy định về việc đánh giá rung động của máy công nghiệp trên các bộ phận không quay.

Đối với một đế phễu rung, mức gia tốc rung đo được tại chân đế không được vượt quá các ngưỡng gây hại cho kết cấu nhà xưởng hoặc làm ảnh hưởng đến các thiết bị đo lường chính xác đặt lân cận.

Trong các ngành đặc thù như dược phẩm, thực phẩm và điện tử bán dẫn, đế phễu rung phải đáp ứng các tiêu chuẩn phòng sạch khắt khe. Theo tiêu chuẩn ISO 14644-1, thiết bị hoạt động trong môi trường Class 4 hoặc Class 5 yêu cầu các bộ phận của đế phải được bao phủ kín hoàn toàn để ngăn chặn bụi từ cuộn dây hoặc sự mài mòn của lò xo phát tán ra môi trường.

Ngoài ra, vật liệu chế tạo phần vỏ đế thường phải là thép không gỉ 304 hoặc 316L, được đánh bóng bề mặt để dễ dàng vệ sinh và chống bám khuẩn.

Về mặt an toàn điện, các bộ điều khiển đế rung cần đạt chứng chỉ CE hoặc UL, đảm bảo khả năng chống nhiễu điện từ (EMC). Trong một môi trường nhà máy hiện đại với hàng trăm cảm biến và thiết bị truyền thông không dây, một đế rung không đạt chuẩn EMC có thể phát ra các sóng nhiễu làm sai lệch tín hiệu điều khiển của PLC hoặc các cánh tay robot.

Các kỹ sư tại Lâm Thao nhấn mạnh rằng việc chế tạo phễu rung đạt chuẩn không chỉ dừng lại ở linh kiện mà còn ở quy trình nghiệm thu. Một đế rung đạt tiêu chuẩn ISO 9001:2015 phải trải qua các bài kiểm tra chạy thử (burn-in test) liên tục trong 48 giờ dưới tải trọng tối đa để đảm bảo tính ổn định của các cuộn dây điện từ và không có hiện tượng mỏi sớm ở lò xo lá.

Làm thế nào để duy trì MTBF tối ưu cho hệ thống đế phễu rung công nghiệp?

MTBF (Mean Time Between Failures – Thời gian trung bình giữa các lỗi) là chỉ số sống còn để đánh giá độ tin cậy của đế phễu rung trong sản xuất công nghiệp. Để duy trì chỉ số này ở mức cao, quy trình bảo trì phải được thực hiện một cách khoa học, tập trung vào việc ngăn ngừa các hư hỏng cơ khí do mỏi vật liệu và sự suy giảm đặc tính từ học của cuộn dây.

Dữ liệu thực tế cho thấy, hơn 70% các sự cố dừng máy của phễu rung bắt nguồn từ việc các ốc vít cố định lò xo bị lỏng hoặc khe hở không khí (air gap) bị sai lệch sau một thời gian vận hành.

Việc điều chỉnh khe hở không khí giữa nam châm điện và lõi sắt động là thao tác kỹ thuật quan trọng nhất trong bảo trì đế rung. Một khe hở quá lớn sẽ làm giảm lực hút đáng kể, khiến máy hoạt động yếu và tiêu tốn nhiều điện năng hơn để đạt cùng một biên độ.

Ngược lại, nếu khe hở quá nhỏ, hai bề mặt kim loại có thể va chạm trực tiếp khi có sự biến động về điện áp hoặc tải trọng, gây hư hỏng vĩnh viễn cho nam châm điện. Khoảng cách này thường được bộ phận kỹ thuật Lâm Thao khuyến cáo duy trì ở mức từ 0.5mm đến 1.2mm tùy theo kích thước đế.

Xu hướng hiện nay là tích hợp các hệ thống giám sát điều kiện (Condition Monitoring) sử dụng cảm biến gia tốc gắn trực tiếp lên đế rung. Các dữ liệu về biên độ và tần số được truyền về PLC hoặc hệ thống SCADA giúp kỹ thuật viên nhận được cảnh báo ngay khi các chỉ số này lệch ra khỏi dải vận hành tối ưu (Golden Profile). Cách tiếp cận này giúp nâng tuổi thọ thực tế của đế rung lên thêm 20-30% và đảm bảo dây chuyền luôn hoạt động ở trạng thái hiệu quả nhất.

Xu hướng tự động hóa 4.0 đang thay đổi thiết kế đế phễu rung như thế nào?

Cuộc cách mạng công nghiệp 4.0 đang thúc đẩy việc chế tạo phễu rung chuyển mình từ các thiết bị cơ khí thuần túy sang các hệ thống thông minh (Smart Feeders). Một trong những xu hướng nổi bật nhất là việc ứng dụng trí tuệ nhân tạo (AI) trong việc điều khiển dao động. Các bộ điều khiển đế rung thế hệ mới không còn sử dụng các biến trở analog đơn giản mà thay vào đó là các thuật toán DSP (Digital Signal Processing) có khả năng tự động dò tần số cộng hưởng của hệ thống chỉ trong vài giây.

Sự tích hợp giữa đế phễu rung và hệ thống Vision (thị giác máy) cũng đang trở nên phổ biến. Thay vì sử dụng các bẫy cơ học phức tạp trong bát phễu, đế rung có thể được điều khiển để thay đổi nhịp điệu rung dựa trên hình ảnh nhận diện từ camera, giúp định hướng chính xác các linh kiện có hình dạng phức tạp hoặc đối xứng cao. Theo báo cáo từ Dimension Market Research, nhu cầu về các dòng phễu rung tích hợp AI dự kiến sẽ tăng trưởng với tốc độ CAGR 5.7% trong giai đoạn tới.

Ngoài ra, thiết kế mô-đun hóa đang giúp việc thay thế và nâng cấp đế rung trở nên linh hoạt hơn bao giờ hết. Các doanh nghiệp hiện nay ưu tiên các dòng đế có khả năng tháo lắp nhanh (Quick-change) để có thể chuyển đổi giữa các loại bát phễu khác nhau trên cùng một thân máy chỉ trong vòng vài phút. Điều này đặc biệt có lợi cho các nhà máy sản xuất theo lô nhỏ và đa dạng sản phẩm (High-mix, Low-volume), giúp tối ưu hóa diện tích mặt bằng và giảm chi phí đầu tư ban đầu.

Tương lai của việc chế tạo phễu rung sẽ gắn liền với khái niệm “Digital Twin” (Bản sao số). Các kỹ sư có thể mô phỏng chính xác hành vi của linh kiện trên máy tính trước khi sản xuất đế rung thực tế, giúp loại bỏ hoàn toàn các lỗi thiết kế và đảm bảo thiết bị đạt hiệu suất tối ưu ngay từ lần chạy thử đầu tiên. Sự kết hợp giữa kinh nghiệm thực tế 15 năm và các công nghệ mô phỏng tiên tiến chính là chìa khóa để Lâm Thao cung cấp những giải pháp cấp liệu vượt trội cho thị trường.

Hãy liên hệ với bộ phận kỹ thuật Lâm Thao ngay hôm nay để nhận được tư vấn chuyên sâu về các giải pháp đế phễu rung phù hợp nhất với dây chuyền sản xuất của bạn.

6. Giải pháp phễu rung cấp liệu toàn diện từ Công ty TNHH Cơ khí và Tự động hóa Lâm Thao

Việc lựa chọn đế phễu rung phù hợp là bước đi tất yếu để hiện đại hóa quy trình sản xuất và nâng cao năng lực cạnh tranh cho doanh nghiệp muốn đầu tư và sử dụng phễu rung. Bộ phận kỹ thuật Lâm Thao luôn sẵn sàng đồng hành cùng quý khách hàng trong việc tư vấn và triển khai các giải pháp phễu rung cấp liệu tối ưu nhất.

Nếu bạn đang gặp khó khăn trong việc cấp phôi cho dây chuyền sản xuất của mình, hãy liên hệ ngay với chúng tôi để được khảo sát và tư vấn giải pháp phễu rung cấp phôi tự động chuyên sâu nhất:

Công ty TNHH Cơ Khí & Tự Động Hóa Lâm Thao

Địa chỉ trụ sở: 12C/21 Khu Phố Bình Phước B, Phường An Phú, TP. Thuận An, Tỉnh Bình Dương, Việt Nam

Xưởng sản xuất: T1/1B, Thủ Khoa Huân (gần chợ Hài Mỹ), Phường Thuận Giao, TP. Thuận An, Bình Dương

Tư vấn kỹ thuật: 0974.234.467 (Mr. Thao)

Email: lamthaocompany@gmail.com
