Description

Điện tử: Cấp các con chip, tụ điện, chân cắm.
Cơ khí: Cấp bu lông, đai ốc, vòng đệm.
Dược phẩm: Sắp xếp viên thuốc vào vỉ hoặc nắp chai lọ.
Thực phẩm: Sắp xếp kẹo, bánh hoặc bao bì nhỏ.

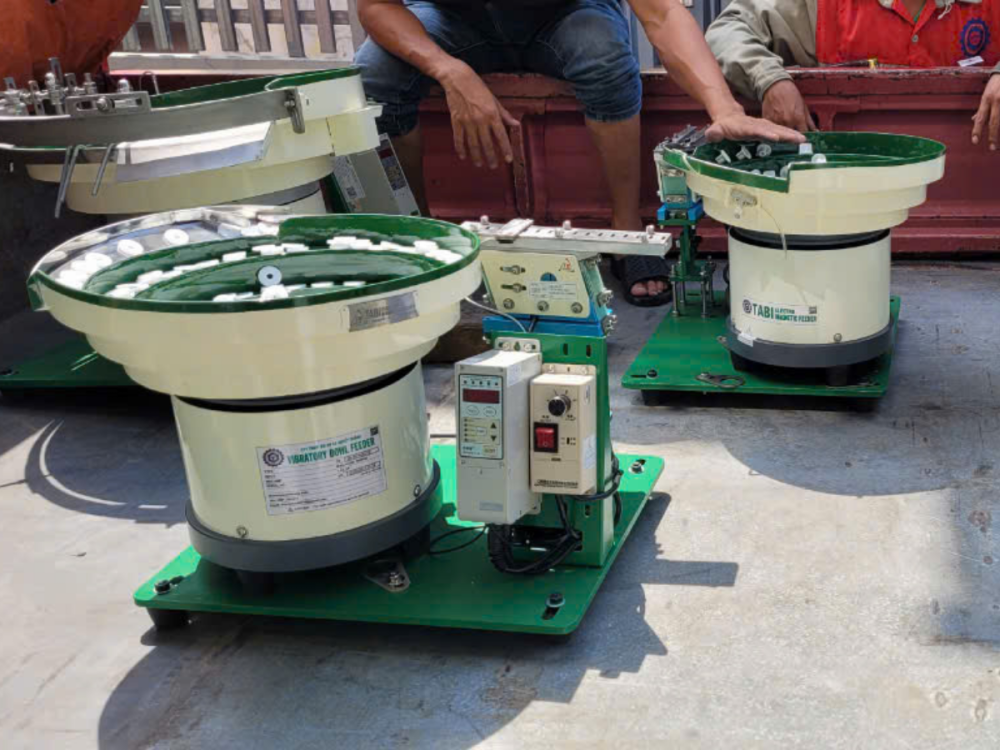

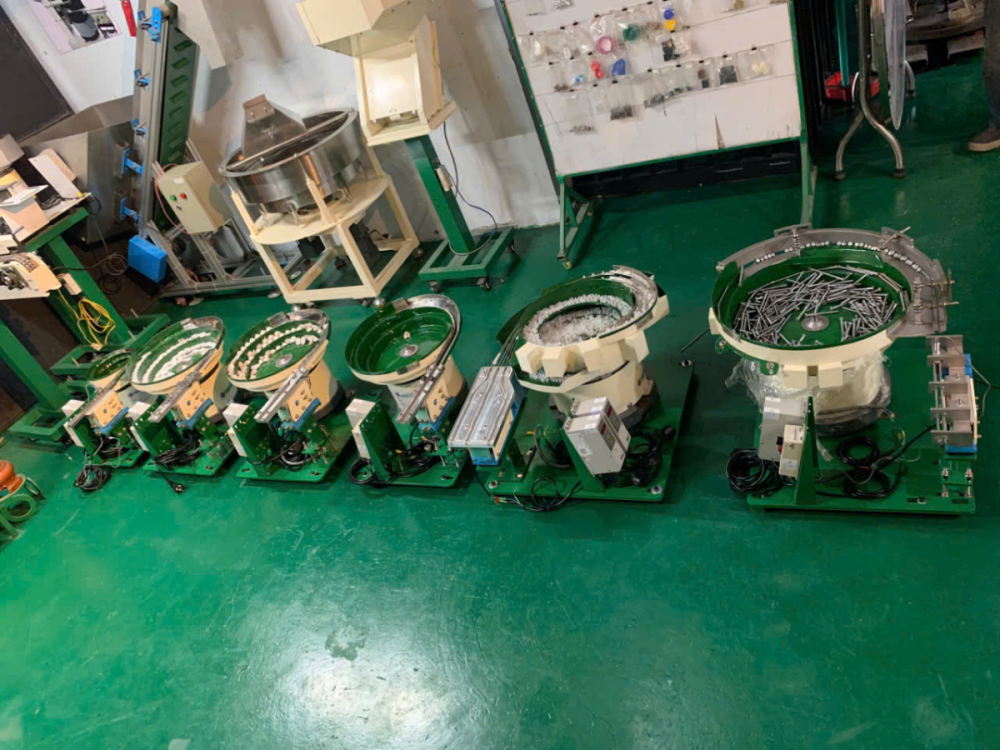

Đế Rung Cấp Phôi (Vibratory Bowl Feeder)

Đế rung cấp phôi hay đế phễu rung là một thiết bị công nghiệp tự động hóa, được sử dụng để sắp xếp và cung cấp các linh kiện rời rạc vào dây chuyền sản xuất theo một hướng và vị trí nhất định. Nói một cách đơn giản, nó giống như một “phễu lọc thông minh” biến một đống linh kiện lộn xộn thành một hàng ngũ ngay ngắn để máy móc có thể gắp hoặc lắp ráp dễ dàng.

1. Cấu tạo cơ bản

Một bộ đế rung cấp phôi thường bao gồm 3 thành phần chính:

Phễu (Bowl): Thường có dạng hình bát, bên trong có các đường dẫn hình xoắn ốc chạy từ đáy lên miệng phễu.

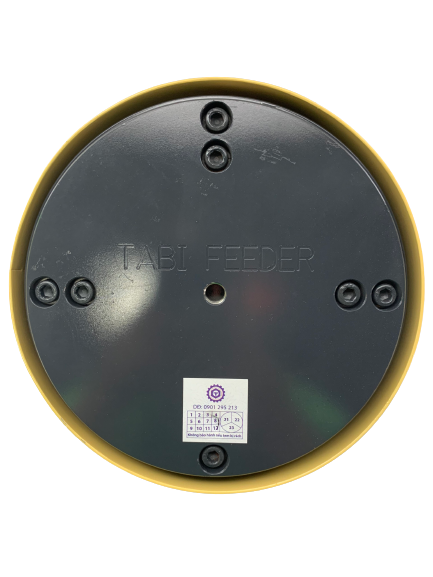

Bộ đế rung (Drive Unit): Chứa các nam châm điện và lò xo lá. Đây là bộ phận tạo ra lực rung.
Bộ điều khiển (Controller): Dùng để điều chỉnh tần số và biên độ rung, giúp linh kiện di chuyển nhanh hay chậm tùy ý.

2. Nguyên lý hoạt động

Thiết bị này hoạt động dựa trên nguyên lý dao động cơ học:

Nam châm điện tạo ra lực hút và nhả liên tục, làm các lò xo lá co giãn.
Lực này tạo ra một chuyển động rung theo phương chéo (vừa lên xuống, vừa xoay tròn).
Nhờ lực quán tính và ma sát, các linh kiện nằm trong phễu sẽ “nhảy” và di chuyển dần lên trên theo đường dẫn xoắn ốc.
Trên đường dẫn, người ta lắp đặt các cơ cấu bẫy (tooling). Những linh kiện nằm sai hướng sẽ bị rơi lại xuống đáy phễu, chỉ những linh kiện nằm đúng hướng mới đi được ra ngoài đầu ra.
