Lockout Tagout (LOTO) trong bảo trì máy: Quy trình cô lập an toàn

Lockout Tagout (LOTO) trong bảo trì máy là phương pháp kiểm soát năng lượng nguy hiểm khi bảo trì, sửa chữa máy công nghiệp. Quy trình gồm cô lập nguồn năng lượng, khóa và treo thẻ, xử lý năng lượng tích trữ và xác minh trạng thái an toàn trước khi làm việc. Việc áp dụng phải phù hợp với cấu tạo máy, công việc thực hiện và quy định liên quan.

Lockout Tagout trong bảo trì máy là gì và tại sao lại bắt buộc?

Lockout Tagout (LOTO) trong bảo trì máy là là bước quan trọng trong quy trình bảo trì máy móc công nghiệp định kỳ giúp kiểm soát triệt để các nguồn năng lượng nguy hiểm trước khi sửa chữa hoặc tiếp xúc với các bộ phận truyền động của máy.

Quy trình này gồm cô lập các nguồn năng lượng, khóa và gắn thẻ tại các điểm cô lập, xử lý năng lượng tích trữ và xác minh trạng thái an toàn trước khi bắt đầu công việc.

Thao tác bảo trì, sửa chữa máy móc công nghiệp luôn chứa rủi ro tai nạn lao động nghiêm trọng. Việc nhân viên vô tình bật công tắc hoặc áp suất xilanh chưa xả hết có thể gây chấn thương trực tiếp cho người đứng máy.

Vì vậy, trước khi bảo trì hoặc sửa chữa, cần xác định các nguồn năng lượng nguy hiểm và áp dụng biện pháp cô lập, kiểm soát phù hợp với công việc, cấu tạo máy và quy định liên quan.

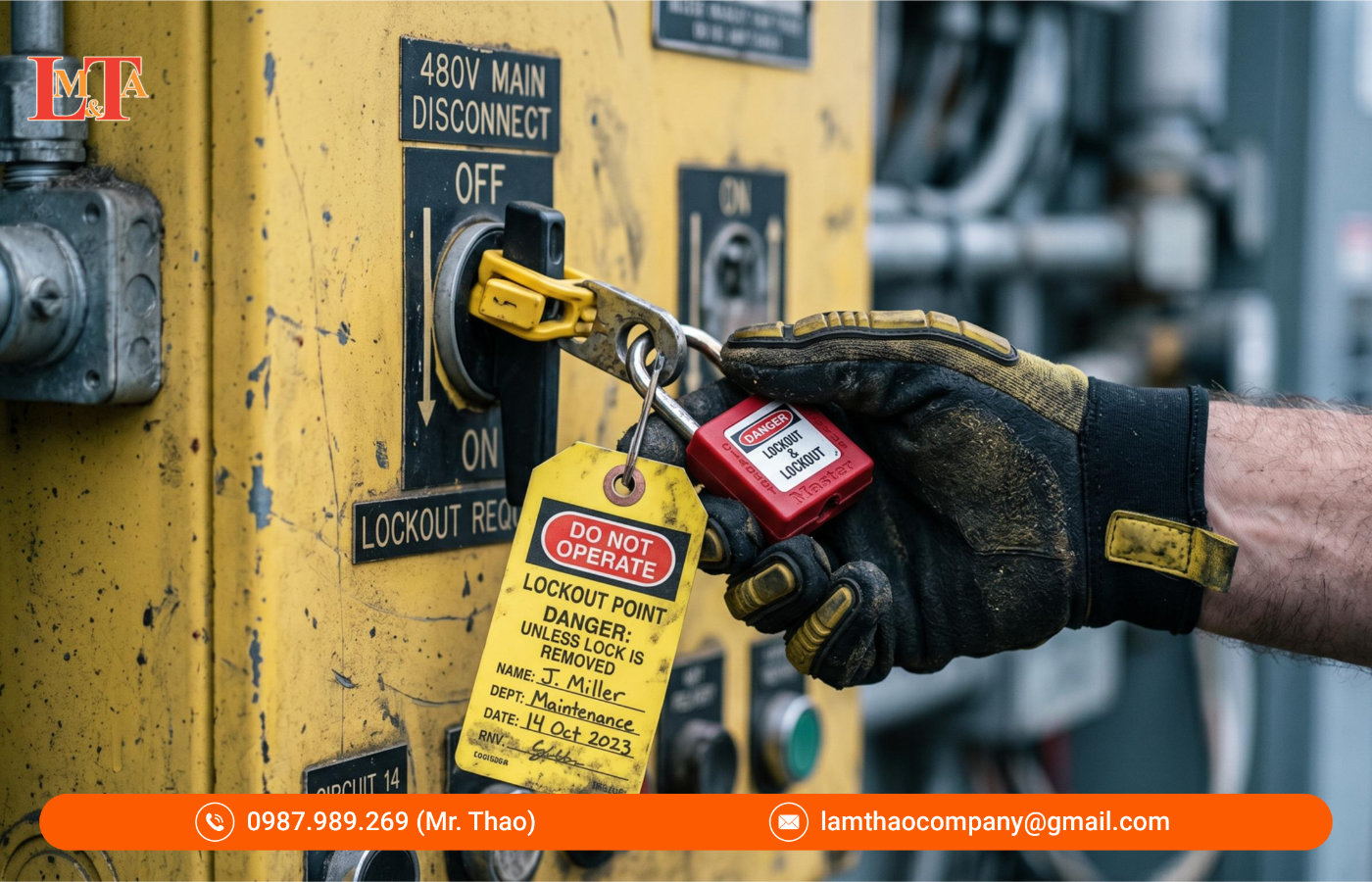

Phân biệt bản chất kỹ thuật giữa Lockout và Tagout

Lockout và Tagout có chức năng khác nhau nhưng bổ trợ cho nhau:

• Lockout (Khóa cô lập): Sử dụng khóa và thiết bị khóa phù hợp để giữ thiết bị cô lập năng lượng ở trạng thái an toàn, ngăn việc đóng hoặc kích hoạt lại ngoài ý muốn tại điểm cô lập đó.
• Tagout (Thẻ cảnh báo): Gắn thẻ tại điểm cô lập để nhận diện người thực hiện, lý do cô lập và thông tin cần thiết khác. Thẻ cảnh báo không tự tạo ra rào cản vật lý ngăn thao tác.
• Nguyên tắc kết hợp: Thẻ Tagout chỉ được sử dụng độc lập khi thiết bị không thể lắp ổ khóa. Trong mọi trường hợp khác, Tagout phải đi kèm với Lockout.

Căn cứ pháp lý và tiêu chuẩn liên quan đến LOTO

Việc áp dụng LOTO cần căn cứ vào quy định pháp luật Việt Nam hiện hành, đồng thời tham khảo các tiêu chuẩn kỹ thuật liên quan để xây dựng quy trình phù hợp với từng loại máy và công việc bảo trì.

• OSHA 29 CFR 1910.147: Quy định của Hoa Kỳ về kiểm soát năng lượng nguy hiểm trong hoạt động bảo dưỡng và bảo trì máy móc.
• ISO 14118:2017: Tiêu chuẩn về an toàn máy, tập trung vào việc phòng ngừa khởi động bất ngờ từ các nguồn năng lượng khác nhau, bao gồm năng lượng điện, khí nén, thủy lực và năng lượng tích trữ.
• QCVN 25:2025/BCT – Quy chuẩn kỹ thuật quốc gia về an toàn điện: Ban hành kèm Thông tư 41/2025/TT-BCT, có hiệu lực từ ngày 08/08/2025. Quy chuẩn áp dụng cho các công việc thuộc phạm vi quy định về an toàn điện; khi bảo trì thiết bị điện, cần đối chiếu các điều khoản liên quan trực tiếp đến công việc thực hiện.
• TCVN 12669-1:2020: Tiêu chuẩn quốc gia về an toàn máy – thiết bị điện của máy – phần 1: yêu cầu chung.

Nhận diện các nguồn năng lượng nguy hiểm cần cô lập trong máy công nghiệp

Trước khi bảo trì, cần nhận diện tất cả nguồn năng lượng có thể gây nguy hiểm, gồm nguồn cấp đang hoạt động, năng lượng tích trữ và năng lượng có thể tái xuất hiện. Các dạng thường gặp là điện, khí nén, thủy lực, chuyển động cơ học, trọng lực, nhiệt và hóa chất hoặc môi chất công nghệ.

Không chỉ kiểm tra nguồn cấp chính. Máy có thể còn điện trong tụ điện, áp suất trong bình tích áp, tải treo chưa được đỡ hoặc lực đàn hồi trong lò xo. Một số nguồn năng lượng còn có thể tái tích tụ sau khi đã xả. Vì vậy, cần xác định điểm cô lập, biện pháp kiểm soát năng lượng tích trữ và cách xác minh an toàn theo cấu tạo của từng máy.

Nguồn năng lượng điện và động năng quay

• Nguồn điện: Bao gồm điện áp hạ thế, trung thế, điện điều khiển 24VDC và điện lượng tích tụ trong các tụ điện công suất lớn.
• Điểm cô lập: Xác định thiết bị ngắt nguồn phù hợp theo sơ đồ điện và hướng dẫn của máy.
• Động năng quay: Bánh đà, trục quay hoặc mâm xoay vẫn tiếp tục quay theo đà tĩnh không sau khi ngắt điện. Phải chờ trục dừng hoàn toàn trước khi thao tác.

Nguồn năng lượng áp suất (Khí nén và Thủy lực)

• Nguồn khí nén: Có thể tồn tại trong bình chứa, đường ống, van và xi lanh. Khi tháo nối, khí thoát ra có thể làm ống văng, cuốn theo bụi hoặc đẩy các bộ phận chuyển động.
• Nguồn thủy lực: Dầu áp suất cao có thể còn trong đường ống, xi lanh hoặc bình tích áp sau khi bơm dừng. Tải được nâng bằng thủy lực cũng có thể rơi nếu mất áp.
• Điểm cô lập: Xác định các van hoặc thiết bị cô lập theo thiết kế hệ thống. Cần xem xét khả năng rò qua van, áp suất bị giữ lại giữa các điểm khóa và nguồn cấp phụ.

Nguồn năng lượng Cơ năng, Trọng lực và Nhiệt độ

• Năng lượng trọng lực: Các cụm khuôn dập, đầu ép, bàn nâng, cánh tay máy hoặc tải treo có thể rơi hoặc hạ xuống khi mất nguồn hay nhả cơ cấu giữ.
• Năng lượng đàn hồi: Lò xo bị nén hoặc kéo giãn, dây đai căng và các cơ cấu đàn hồi khác có thể giải phóng lực bất ngờ khi tháo lắp.
• Năng lượng nhiệt: Bề mặt gia nhiệt, đường ống hơi, khuôn nóng hoặc chất lỏng nóng có thể gây bỏng ngay cả khi máy đã ngừng hoạt động.
• Biện pháp kiểm soát: Hạ bộ phận chuyển động về vị trí an toàn nếu quy trình cho phép; nếu vẫn có nguy cơ rơi hoặc chuyển động, phải sử dụng chốt, giá đỡ hoặc cơ cấu chèn được thiết kế và định mức phù hợp với tải.

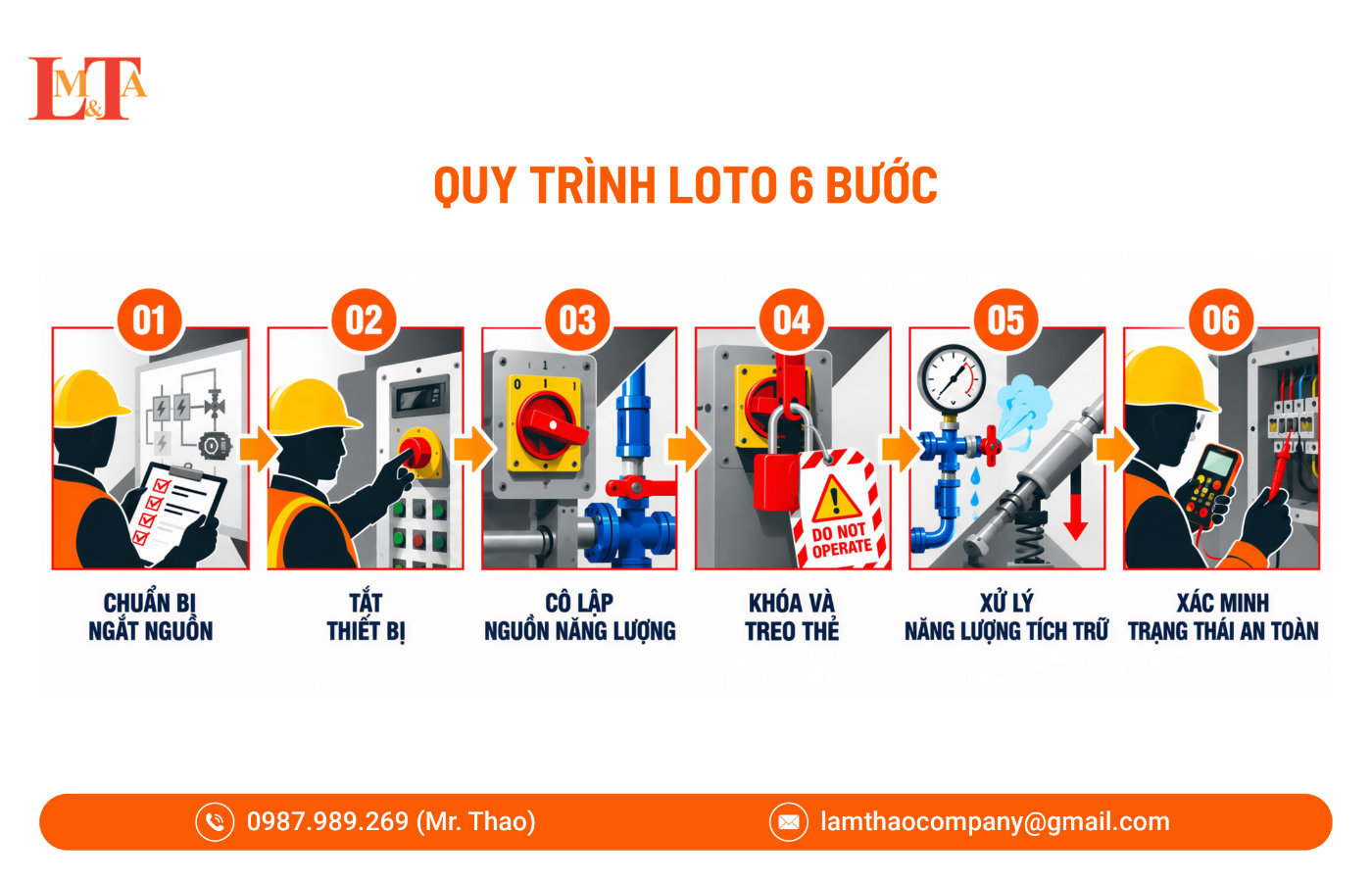

Quy trình Lockout Tagout 6 bước chuẩn kỹ thuật an toàn

Quy trình LOTO dưới đây gồm 6 bước: chuẩn bị, dừng máy, cô lập nguồn năng lượng, khóa và treo thẻ, xử lý năng lượng tích trữ, xác minh trạng thái cô lập. Trình tự này tham khảo các bước kiểm soát năng lượng trong OSHA 29 CFR 1910.147.

Bước 1: Chuẩn bị ngắt nguồn

• Xác định công việc cần thực hiện, phạm vi bảo trì và người chịu trách nhiệm.
• Kiểm tra sơ đồ máy, tài liệu kỹ thuật và quy trình LOTO tương ứng.
• Xác định tất cả nguồn năng lượng, điểm cô lập, năng lượng tích trữ và nguy cơ năng lượng tái xuất hiện.
• Chuẩn bị khóa cá nhân, thẻ cảnh báo, thiết bị cô lập và phương tiện chèn hoặc giữ cơ khí phù hợp.

Bước 2: Tắt thiết bị

Thông báo cho người vận hành và những người có thể bị ảnh hưởng. Dừng máy theo quy trình vận hành của nhà sản xuất để tránh tạo thêm nguy cơ do dừng đột ngột.

Nút STOP hoặc lệnh dừng trên màn hình chỉ dừng máy theo chức năng điều khiển, không thay thế việc cô lập nguồn năng lượng. Không tự ý ngắt Aptomat khi máy đang chạy nếu việc đó có thể gây nguy hiểm hoặc trái với quy trình dừng máy.

Bước 3: Cô lập nguồn năng lượng

Thao tác các thiết bị cô lập phù hợp để tách máy khỏi tất cả nguồn năng lượng liên quan, chẳng hạn nguồn điện, khí nén, thủy lực hoặc nguồn cấp từ thiết bị bên ngoài.

Xác định đúng điểm cô lập theo sơ đồ và cấu tạo thực tế của máy. Không coi nút nhấn, công tắc chọn chế độ hoặc lệnh dừng trên PLC là thiết bị cô lập năng lượng nếu chúng không thực hiện chức năng cô lập vật lý cần thiết.

Bước 4: Khóa và treo thẻ an toàn LOTO

Người được phân công trực tiếp gắn khóa và thẻ tại các điểm cô lập theo quy trình. Thẻ cần nhận diện người thực hiện, thông tin công việc và các thông tin cần thiết để ngăn người khác thao tác nhầm.

Áp dụng nguyên tắc khóa cá nhân: mỗi người làm việc trong vùng nguy hiểm phải được bảo vệ theo quy trình LOTO tương ứng và tự kiểm soát khóa cá nhân của mình. Với công việc nhóm, cần có phương án khóa nhóm và chuyển giao bảo vệ khi đổi ca. Không tự ý tháo khóa của người khác; trường hợp người giữ khóa không có mặt phải thực hiện thủ tục ngoại lệ được phê duyệt.

Bước 5: Xử lý năng lượng tích trữ

Sau khi khóa các điểm cô lập, xử lý năng lượng tích trữ theo thiết kế và quy trình riêng của máy:

• Điện: Xả tụ điện theo hướng dẫn của nhà sản xuất và quy trình an toàn điện; người có năng lực phù hợp xác minh trạng thái điện tại các điểm liên quan bằng thiết bị kiểm tra thích hợp.
• Khí nén và thủy lực: Xả hoặc giải phóng áp suất theo quy trình; kiểm tra các đoạn đường ống, xi lanh và bình tích áp có thể còn áp suất bị giữ lại.
• Trọng lực và cơ năng: Hạ tải về vị trí an toàn khi phù hợp hoặc sử dụng chốt, giá đỡ và cơ cấu chèn được thiết kế, định mức phù hợp để ngăn chuyển động.
• Nhiệt và các nguồn khác: Chờ nguội, cô lập hoặc áp dụng biện pháp kiểm soát theo đặc tính của nguồn năng lượng và công việc.

Không mặc định rằng xả áp một lần là đủ. Nếu năng lượng có thể tái tích tụ hoặc tái xuất hiện, phải tiếp tục theo dõi và duy trì biện pháp kiểm soát phù hợp.

Bước 6: Xác minh trạng thái cô lập

Trước khi bắt đầu công việc, người được phân công xác minh rằng các nguồn năng lượng nguy hiểm đã được cô lập và kiểm soát theo quy trình của máy.

• Điện: Kiểm tra tại các điểm liên quan theo quy trình an toàn điện, sử dụng thiết bị phù hợp và do người có năng lực thực hiện.
• Khí nén, thủy lực: Xác minh trạng thái áp suất tại các vị trí cần thiết; xem xét áp suất bị giữ lại, khả năng rò qua van và nguy cơ tái tăng áp.
• Trọng lực, chuyển động cơ học và nhiệt: Xác nhận bộ phận đã dừng, tải được giữ ổn định và các nguy cơ còn lại đã được kiểm soát.

Quy trình tháo khóa và khôi phục nguồn năng lượng:

1. Kiểm tra hiện trường, thu dọn toàn bộ dụng cụ sửa chữa.
2. Lắp lại các nắp bảo vệ, cửa tủ điện và lưới an toàn.
3. Thông báo cho toàn bộ công nhân rời khỏi khu vực máy.
4. Kỹ thuật viên tự tay tháo ổ khóa và thẻ Tagout cá nhân.
5. Mở lại các van khí, van dầu và gạt Aptomat cấp nguồn.
6. Chạy thử máy và bàn giao cho bộ phận sản xuất.

Trang thiết bị LOTO chuyên dụng và quy trình khóa nhóm

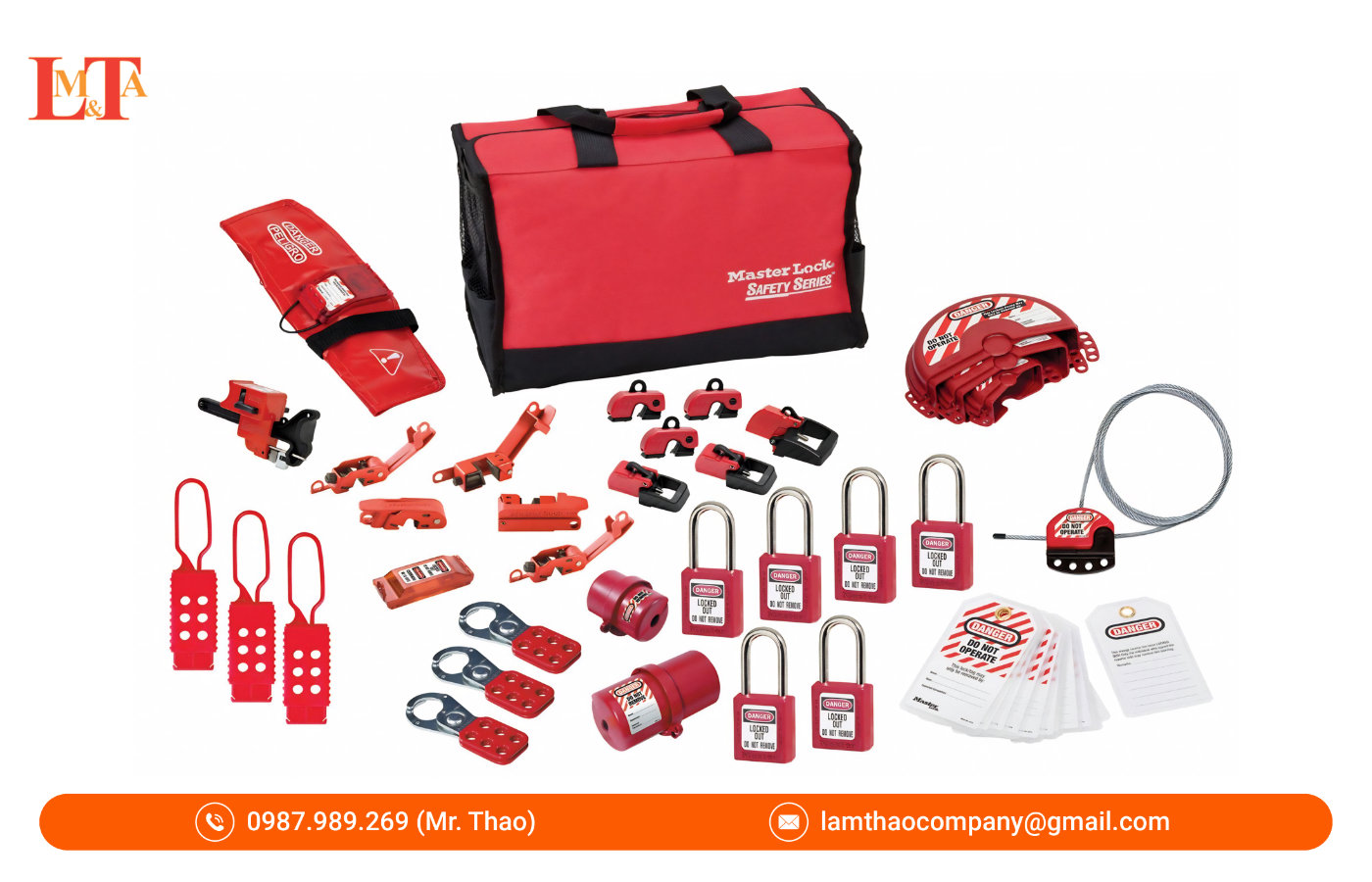

Trang thiết bị LOTO gồm ổ khóa cách điện, kẹp khóa nhóm, thiết bị khóa Aptomat, khóa van và thẻ cảnh báo. Khi bảo trì phức tạp đông người, quy trình Khóa nhóm sử dụng Hộp khóa an toàn để quản lý tập trung.

Danh mục trang thiết bị LOTO trong nhà xưởng

• Ổ khóa an toàn: Dùng để khóa điểm cô lập hoặc hộp khóa nhóm. Mỗi người sử dụng khóa cá nhân được kiểm soát riêng, không chia sẻ chìa khóa và không tự ý tháo khóa của người khác.
• Kẹp khóa nhóm: Cho phép nhiều người gắn khóa cá nhân tại cùng một điểm khóa phù hợp. Chọn loại có số vị trí móc và kích thước tương thích với số người tham gia và thiết bị cô lập.
• Thiết bị khóa chuyên dụng: Gồm thiết bị khóa Aptomat MCB/MCCB, khóa van xoay, khóa van tay gạt và thiết bị khóa phích cắm. Thiết bị phải tương thích với cấu tạo điểm cô lập và giữ được trạng thái khóa trong điều kiện sử dụng dự kiến.
• Thẻ cảnh báo: Ghi thông tin nhận diện người thực hiện và tình trạng cô lập theo quy trình của cơ sở. Chọn vật liệu và cách gắn thẻ phù hợp với môi trường làm việc để thẻ không dễ rơi, rách hoặc mất thông tin.
• Hộp khóa nhóm: Dùng để bảo vệ chìa khóa của các điểm cô lập trong thời gian bảo trì nhóm. Số vị trí gắn khóa cá nhân phải đáp ứng số người cần được bảo vệ theo quy trình.

Quy trình khóa nhóm cho dự án bảo trì phức tạp

Khi nhiều nhóm cơ khí, điện, tự động hóa hoặc nhà thầu cùng bảo trì một dây chuyền, việc quản lý khóa phải bảo đảm không thể khôi phục năng lượng khi vẫn còn người đang làm việc trong vùng nguy hiểm.

1. Phân công người chịu trách nhiệm: Xác định người được ủy quyền thực hiện cô lập, người xác minh trạng thái an toàn và người quản lý việc bàn giao giữa các nhóm hoặc ca làm việc.
2. Cô lập và khóa các nguồn năng lượng: Thực hiện tại tất cả điểm cô lập cần thiết theo quy trình của máy. Xử lý năng lượng tích trữ và xác minh trạng thái cô lập trước khi bắt đầu công việc.
3. Bảo vệ chìa khóa cô lập: Đặt chìa khóa của các thiết bị khóa điểm cô lập vào hộp khóa nhóm theo quy trình đã phê duyệt. Kiểm soát hộp để chìa khóa không thể bị lấy ra ngoài quy trình.
4. Gắn khóa cá nhân: Mỗi người tham gia gắn khóa cá nhân vào vị trí được thiết kế trên hộp khóa nhóm trước khi làm việc. Không bắt đầu công việc nếu biện pháp bảo vệ cá nhân chưa được thiết lập.
5. Kết thúc và tháo khóa: Mỗi người chỉ tháo khóa cá nhân của mình sau khi hoàn tất công việc và rời khỏi vùng nguy hiểm. Chỉ khôi phục nguồn năng lượng khi tất cả người tham gia đã được xác nhận an toàn và quy trình tháo khóa nhóm đã được hoàn thành.

Nếu có người vắng mặt, đổi ca hoặc chưa hoàn tất công việc, phải thực hiện quy trình bàn giao hoặc ngoại lệ được phê duyệt; không tự ý lấy chìa khóa hay tháo khóa của người đó.

Giải pháp chế tạo máy và dịch vụ bảo trì chuẩn an toàn LOTO tại Lâm Thao

Công ty TNHH Cơ khí và Tự động hoá Lâm Thao cung cấp giải pháp chế tạo máy mới tích hợp sẵn điểm khóa LOTO và dịch vụ bảo trì nhà xưởng tuân thủ nghiêm ngặt tiêu chuẩn HSE, giải quyết khó khăn về an toàn cho doanh nghiệp.

Lâm Thao cung cấp dịch vụ bảo trì, ứng cứu sự cố và cải tạo máy móc chuyên nghiệp:

• Tuân thủ quy trình LOTO hiện trường: Đội ngũ kỹ sư điện tự động và kỹ sư cơ khí của Lâm Thao luôn chấp hành đầy đủ quy định Giấy phép làm việc (Permit to Work) và tự trang bị bộ khóa LOTO cá nhân khi thi công tại nhà máy đối tác.
• Cải tạo điểm khóa LOTO cho máy cũ: Khảo sát hiện trạng, tư vấn và lắp đặt bổ sung các Aptomat có quai khóa, van xả áp tay và chốt cơ khí chống rơi cho các hệ thống máy hiện hữu.
• Năng lực thực tế được chứng minh: Lâm Thao đã thực hiện thành công nhiều dự án lớn như: Chuyền dập nắp tự động (CĐT: Thép Đoàn Minh), Băng tải nạp phôi tự động (CĐT: Gỗ Đức Thành), Máy cắt và xếp phôi PU (CĐT: Ortholite Việt Nam), Máy cắt gỗ nhiều điểm (CĐT: Thaco Chu Lai) và Thi công trạm điện tổng 6000m² (CĐT: Insulpak Việt Nam).
• Phản ứng sự cố: Hỗ trợ kỹ thuật 24/7, xử lý hư hỏng tại xưởng giúp giảm tối đa thời gian dừng máy.

Kết Luận

An toàn lao động luôn là nền tảng cốt lõi trong mọi chiến lược bảo trì máy móc sản xuất, bắt đầu từ việc nhận diện chính xác các nguồn năng lượng nguy hiểm và áp dụng biện pháp cô lập an toàn. Quy trình LOTO cần được thực hiện đúng trình tự: cô lập nguồn, khóa và treo thẻ, xử lý năng lượng tích trữ và xác minh trạng thái an toàn trước khi bảo trì.

Doanh nghiệp cần trang bị thiết bị LOTO phù hợp, quy định rõ trách nhiệm và kiểm tra việc tuân thủ tại hiện trường. Chỉ khôi phục vận hành khi công việc đã hoàn tất, người lao động đã rời vùng nguy hiểm và các cơ cấu bảo vệ đã được kiểm tra. Thực hiện đúng quy trình giúp giảm nguy cơ tai nạn và nâng cao độ an toàn trong sản xuất.
