1. Tầm quan trọng chiến lược của phễu rung cấp phôi tự động trong sản xuất hiện đại
Phễu rung cấp phôi tự động, hay còn gọi là Vibratory Bowl Feeder, là thiết bị chuyên dụng được thiết kế để định hướng và cung cấp các chi tiết rời rạc theo một trật tự và vị trí xác định.
Sự hiện diện của phễu rung cấp phôi tự động giải quyết bài toán cốt lõi trong tự động hóa: làm thế nào để biến một đống linh kiện hỗn độn thành một hàng ngũ ngay ngắn sẵn sàng cho lắp ráp.
Điều này làm cho phễu rung cấp phôi tự động trở thành trung tâm điều phối, quyết định nhịp độ (cycle time) và độ tin cậy của toàn bộ dây chuyền sản xuất.

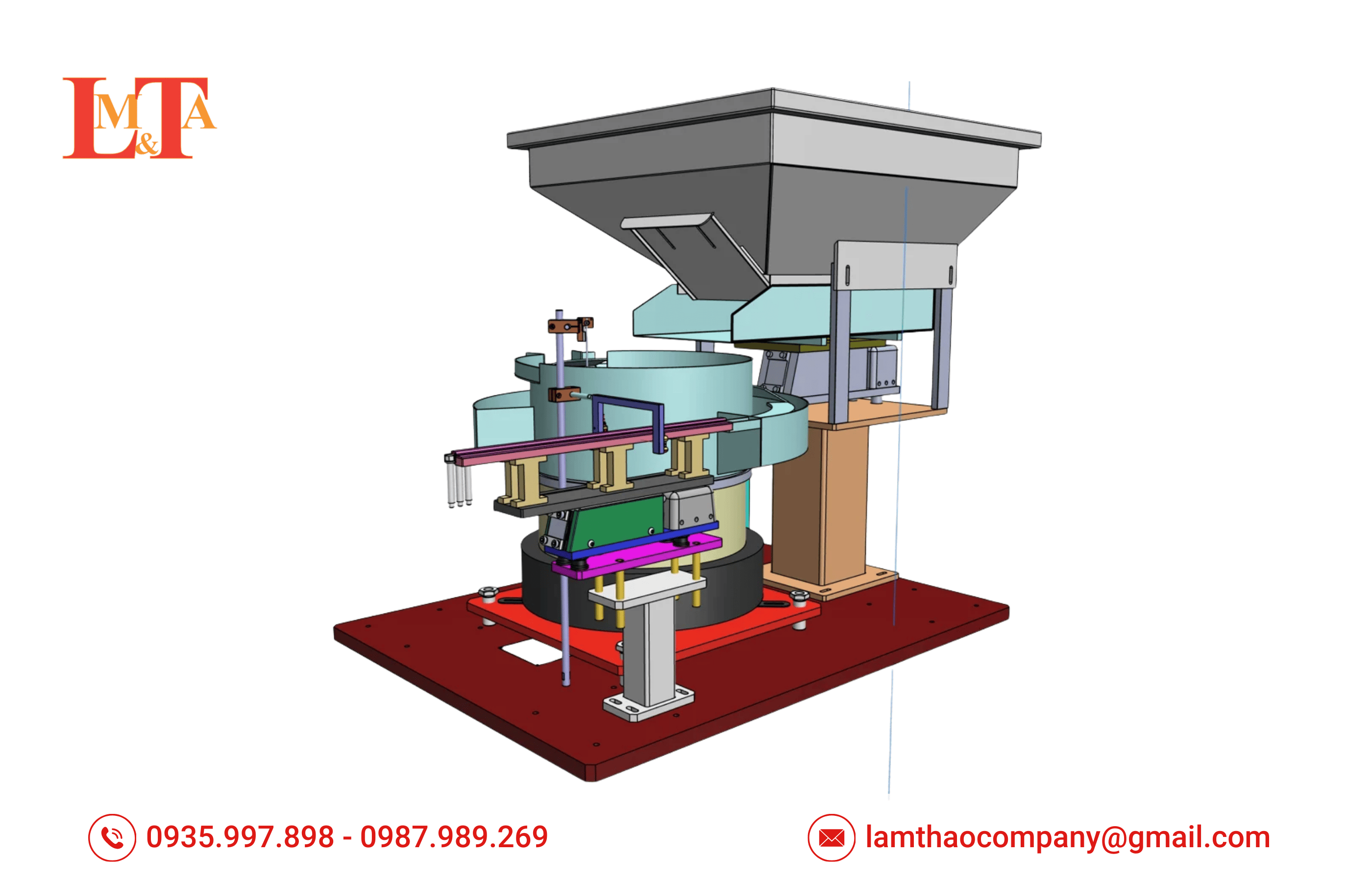

2. Cấu tạo cơ khí và nguyên lý vật lý của phễu rung cấp phôi tự động
Một chuyên gia cơ khí chế tạo hiểu rằng, vẻ ngoài đơn giản của một chiếc mâm rung che giấu một hệ thống động lực học cực kỳ tinh vi.
Để đạt được sự ổn định trong vận hành, phễu rung cấp phôi tự động phải được tính toán dựa trên các định luật vật lý về dao động và ma sát.
2.1. Hệ thống truyền động và cơ chế rung động
Cốt lõi của phễu rung cấp phôi tự động là bộ đế rung (drive unit). Bộ phận này chứa các cuộn dây điện từ (electromagnetic coils) gắn cố định vào bệ máy nặng.
Sự tương tác này tạo ra các dao động cơ học. Tuy nhiên, để linh kiện có thể di chuyển ngược lên phía trên theo rãnh xoắn ốc, mâm rung không chỉ rung lên xuống mà phải chuyển động theo một quỹ đạo xoắn phức tạp.
Điều này được thực hiện nhờ hệ thống lò xo lá (leaf springs) được đặt nghiêng một góc nhất định so với phương thẳng đứng. Khi lực từ hút mâm xuống, lò xo lá bị nén và uốn cong. Khi lực từ mất đi, năng lượng đàn hồi tích lũy trong lò xo sẽ đẩy mâm rung lên và xoay nhẹ về phía trước.
Sự di chuyển của phôi trong phễu rung cấp phôi tự động tuân theo nguyên lý “nhảy vi mô” (micro-hopping). Ở mỗi chu kỳ rung, phôi bị bắn lên khỏi bề mặt máng dẫn và rơi xuống ở một vị trí xa hơn một chút về phía trước. Với tần số rung thường dao động từ 50Hz đến 100Hz, hàng ngàn cú nhảy nhỏ này tạo ra một dòng chảy vật chất mượt mà và liên tục.
| Thành phần cấu tạo | Chức năng chi tiết trong hệ thống | Tác động đến hiệu suất |
|---|---|---|
| Mâm rung (Bowl) | Chứa phôi thô và dẫn hướng linh kiện dọc theo các rãnh xoắn | Quyết định dung lượng chứa và tốc độ di chuyển ban đầu |
| Đế rung (Drive Unit) | Chuyển đổi điện năng thành lực cơ học thông qua nam châm điện | Tạo ra năng lượng cần thiết để duy trì dao động |
| Lò xo lá (Leaf Springs) | Xác định góc ném và tần số cộng hưởng của hệ thống | Ảnh hưởng trực tiếp đến sự êm ái và tốc độ của phôi |
| Bộ điều khiển (Controller) | Điều chỉnh biên độ và tần số rung của nam châm điện | Giúp tinh chỉnh tốc độ cấp phôi phù hợp với dây chuyền |
| Chân đế giảm chấn | Cách ly rung động của máy với sàn nhà và các thiết bị xung quanh | Đảm bảo độ bền kết cấu và giảm tiếng ồn môi trường |
2.2. Phân tích động học bằng LaTeX
Để thiết kế một phễu rung cấp phôi tự động đạt hiệu suất tối ưu, người kỹ sư phải xác định được tần số tự nhiên của hệ thống sao cho nó gần sát với tần số của lực cưỡng bức điện từ để đạt được hiện tượng cộng hưởng có kiểm soát.
Phương trình vi phân mô tả dao động của hệ thống có thể được biểu diễn như sau:
Trong đó:
- m là khối lượng tương đương của mâm rung và phôi linh kiện bên trong.
- c là hệ số cản (thường là ma sát không khí và nội ma sát của vật liệu lò xo).
- k là độ cứng tổng thể của hệ thống lò xo lá.
- F₀ là biên độ lực điện từ tạo ra bởi cuộn dây.
- ω là tần số góc của dòng điện kích thích.
3. Kỹ thuật định hướng phôi: Linh hồn của phễu rung cấp phôi tự động
Nếu rung động là động lực thì các bộ phận định hướng (tooling) chính là trí tuệ của phễu rung cấp phôi tự động.
Một mâm rung được chế tạo chuyên nghiệp không chỉ đẩy linh kiện đi mà còn phải “suy nghĩ” để chọn ra linh kiện có tư thế đúng và loại bỏ linh kiện có tư thế sai.
3.1. Cơ cấu bẫy và sàng lọc cơ học
- Thanh gạt (Wiper Blades): Được đặt ở một độ cao chính xác phía trên máng dẫn. Nếu linh kiện đi qua trong trạng thái chồng lên nhau hoặc đứng sai chiều khiến chiều cao vượt mức, thanh gạt sẽ đẩy chúng rơi trở lại lòng phễu.
- Rãnh hẹp (Narrow Track): Máng dẫn được thu hẹp lại chỉ vừa đủ cho một linh kiện nằm đúng chiều. Những linh kiện nằm ngang hoặc đi hàng đôi sẽ bị mất thăng bằng và rơi xuống.
- Bẫy trọng tâm (Step Traps): Sử dụng sự lệch trọng tâm để định hướng. Ví dụ, một chiếc bu lông có đầu nặng hơn thân. Khi đi qua một đoạn máng bị cắt khuyết một phần, nếu đầu bu lông hướng ra ngoài, trọng lực sẽ kéo nó rơi xuống. Nếu đầu bu lông hướng vào trong, nó sẽ tiếp tục hành trình.
Sự tinh vi trong thiết kế tooling cho phễu rung cấp phôi tự động cho phép nó xử lý cả những linh kiện có hình dạng gần như đối xứng, đòi hỏi độ chính xác đến từng phần mười milimet.
3.2. Vai trò của ma sát và lớp phủ bề mặt
Trong quá trình vận hành phễu rung cấp phôi tự động, lực ma sát đóng vai trò kép. Nó vừa là lực cản, vừa là lực đẩy. Nếu ma sát quá thấp, phôi sẽ trượt tại chỗ thay vì di chuyển lên dốc. Để tối ưu hóa điều này, bề mặt lòng phễu thường được phủ các lớp vật liệu đặc biệt.
- Polyurethane (PU): Tăng độ bám dính, giảm tiếng ồn kim loại va chạm và bảo vệ phôi khỏi bị trầy xước bề mặt.
- Brushlon: Một loại lớp phủ dạng sợi lông tổng hợp giúp linh kiện di chuyển nhanh hơn và giảm thiểu tối đa tiếng ồn.
- Lớp phủ chống mòn: Đối với các phôi bằng kim loại cứng hoặc có cạnh sắc, lớp phủ này giúp kéo dài tuổi thọ của mâm rung.
4. Tối ưu hóa chỉ số OEE thông qua phễu rung cấp phôi tự động
Trong quản lý sản xuất, Hiệu suất thiết bị tổng thể (OEE) là thước đo vàng. Phễu rung cấp phôi tự động đóng góp trực tiếp vào việc cải thiện chỉ số này thông qua ba khía cạnh: Mức độ sẵn sàng, Hiệu suất và Chất lượng.
4.1. Tăng mức độ sẵn sàng và giảm Downtime
Hệ thống phễu rung cấp phôi tự động được thiết kế đúng chuẩn có độ bền cơ học rất cao và yêu cầu bảo trì thấp. So với việc sử dụng lao động thủ công vốn dễ bị mệt mỏi hoặc sai sót, máy rung có thể hoạt động liên tục 24/7 mà không làm gián đoạn dây chuyền.
Việc tích hợp thêm các cảm biến cảnh báo hết phôi hoặc cảm biến chống kẹt giúp nhân viên vận hành xử lý sự cố ngay lập tức, giảm thiểu tối đa thời gian dừng máy không mong muốn.
4.2. Nâng cao hiệu suất sản xuất (Throughput)
Tốc độ là một trong những ưu thế tuyệt đối của phễu rung cấp phôi tự động. Trong khi một công nhân lành nghề chỉ có thể cấp được 30-40 linh kiện/phút, một bộ mâm rung chuyên dụng có thể đạt tới tốc độ 1.000 linh kiện/phút.
Sự gia tăng vượt trội về throughput này cho phép doanh nghiệp khai thác tối đa công suất của các máy gia công và robot đắt tiền ở phía sau dây chuyền.
4.3. Đảm bảo chất lượng đầu ra
Bằng cách loại bỏ những linh kiện bị biến dạng, sai kích thước hoặc sai hướng ngay từ đầu vào, phễu rung cấp phôi tự động đóng vai trò như một bộ lọc chất lượng sơ cấp.
Điều này ngăn chặn tình trạng linh kiện lỗi đi sâu vào quy trình lắp ráp, gây hỏng hóc cho các chi tiết khác hoặc làm giảm uy tín thương hiệu do sản phẩm lỗi lọt ra thị trường.
| Chỉ số OEE | Vai trò của phễu rung | Kết quả đạt được |
|---|---|---|
| Mức độ sẵn sàng (Availability) | Giảm thiểu lỗi do con người, vận hành liên tục 24/7 | Thời gian chạy máy thực tế tăng lên đáng kể |
| Hiệu suất (Performance) | Cấp phôi tốc độ cao, nhịp nhàng với robot | Tăng số lượng sản phẩm hoàn thành trong mỗi ca |
| Chất lượng (Quality) | Sàng lọc phôi lỗi, định hướng chính xác tuyệt đối | Giảm tỷ lệ phế phẩm và chi phí làm lại |
5. Ứng dụng thực tế của phễu rung cấp phôi tự động trong các ngành công nghiệp mũi nhọn
Tính linh hoạt của phễu rung cấp phôi tự động cho phép nó thích nghi với vô số loại linh kiện và môi trường sản xuất khác nhau.
5.1. Ngành công nghiệp ô tô: Độ chính xác và tốc độ
Trong sản xuất ô tô, mỗi giây đều đáng giá. Phễu rung cấp phôi tự động được sử dụng để cung cấp hàng triệu bu lông, đai ốc, kẹp nhựa và các linh kiện điện tử cho các cánh tay robot lắp ráp. Một ví dụ điển hình là việc cấp các núm xoay điều khiển trong cabin.
Việc sử dụng phễu rung cấp phôi tự động giúp duy trì nhịp sản xuất liên tục, giảm thiểu rủi ro robot gắp trượt hoặc lắp sai hướng, từ đó nâng cao chất lượng sản phẩm cuối cùng và giảm tỷ lệ bảo hành.
>> Tham khảo Giải pháp cấp phôi phễu rung tự động cho Ngành Cơ Khí

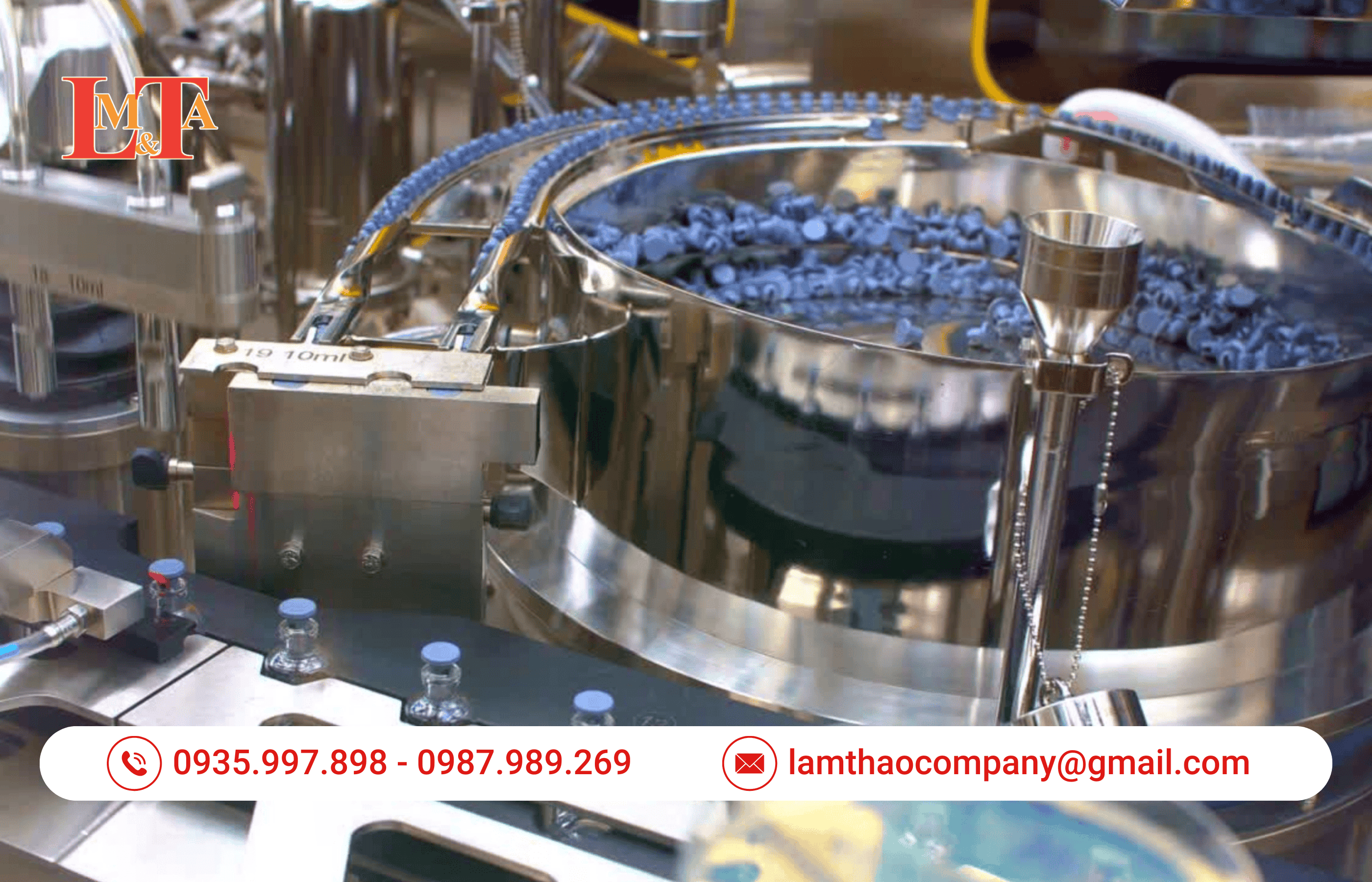

5.2. Ngành dược phẩm và y tế: Tiêu chuẩn vệ sinh khắt khe
Đây là lĩnh vực yêu cầu tính sạch sẽ và độ chính xác tuyệt đối. Các bộ phễu rung cấp phôi tự động trong ngành này thường được chế tạo hoàn toàn từ thép không gỉ 316L, được đánh bóng gương để ngăn chặn sự tích tụ vi khuẩn và dễ dàng vệ sinh bằng hóa chất.
Ứng dụng phổ biến bao gồm cấp nắp chai lọ y tế, viên nang dược phẩm và các chi tiết của ống tiêm.
Đặc biệt, các hệ thống phễu rung đa làn có thể cấp đồng thời hàng chục làn linh kiện cho máy đóng gói vỉ, đạt tốc độ lên đến hàng trăm sản phẩm mỗi phút mà vẫn đảm bảo không làm hư hại các chi tiết nhựa mỏng manh.
>> Tham khảo Giải pháp cấp phôi phễu rung tự động cho Ngành Y Tế
6. Lâm Thao chuyên cung cấp giải pháp phễu rung cấp phôi tự động toàn diện cho các ngành công nghiệp
Phễu rung cấp phôi tự động là minh chứng cho sự kết hợp hoàn hảo giữa vật lý lý thuyết và kỹ nghệ thực hành. Từ cấu tạo bền bỉ của thân phễu inox đến nguyên lý dao động cộng hưởng tinh vi, thiết bị này thực sự là “trái tim” của mọi hệ thống tự động hóa.
Việc hiểu sâu về cấu tạo và nguyên lý hoạt động không chỉ giúp tối ưu hóa hiệu suất mà còn đảm bảo sự ổn định lâu dài cho toàn bộ quy trình sản xuất.
“Giải quyết bài toán cấp liệu khó – Đã có Lâm Thao lo!” Mỗi sản phẩm đều có đặc thù riêng, và chúng tôi hiểu rõ điều đó. Với kinh nghiệm chuyên sâu trong lĩnh vực cơ khí và tự động hóa, Lâm Thao cam kết mang đến hệ thống phễu rung vận hành bền bỉ, chính xác tuyệt đối.
Kết nối ngay với chúng tôi để nhận tư vấn về giải pháp thiết kế riêng: 0935.997.898 (Mr. Quân).
