Trong bối cảnh sản xuất hiện đại, tự động hóa đóng vai trò then chốt trong việc nâng cao hiệu quả và tối ưu hóa quy trình. Một trong những thành phần quan trọng của hệ thống tự động hóa là máy cấp phôi.
Máy cấp phôi có nhiệm vụ đưa các chi tiết hoặc sản phẩm (phôi) đến vị trí làm việc một cách chính xác và liên tục. Trong số các loại máy cấp phôi, máy cấp phôi khí nén được ứng dụng rộng rãi nhờ những ưu điểm vượt trội. Bài viết này sẽ đi sâu vào nguyên lý hoạt động cơ bản của máy cấp phôi khí nén.
1. Tại sao máy cấp phôi khí nén lại quan trọng?
Máy cấp phôi khí nén đóng vai trò trung tâm trong nhiều hệ thống cấp phôi tự động. Chúng giúp tăng đáng kể năng suất bằng cách loại bỏ hoặc giảm thiểu sự can thiệp của con người trong quá trình cấp phôi, từ đó giảm chi phí nhân công và nguy cơ sai sót.
So với các loại máy cấp phôi khác như máy cấp phôi cơ khí, máy cấp phôi rung hay máy cấp phôi điện, máy cấp phôi khí nén nổi bật với tốc độ hoạt động nhanh, lực tác động mạnh mẽ và độ tin cậy cao. Đặc biệt, chúng an toàn khi làm việc trong môi trường có nguy cơ cháy nổ.

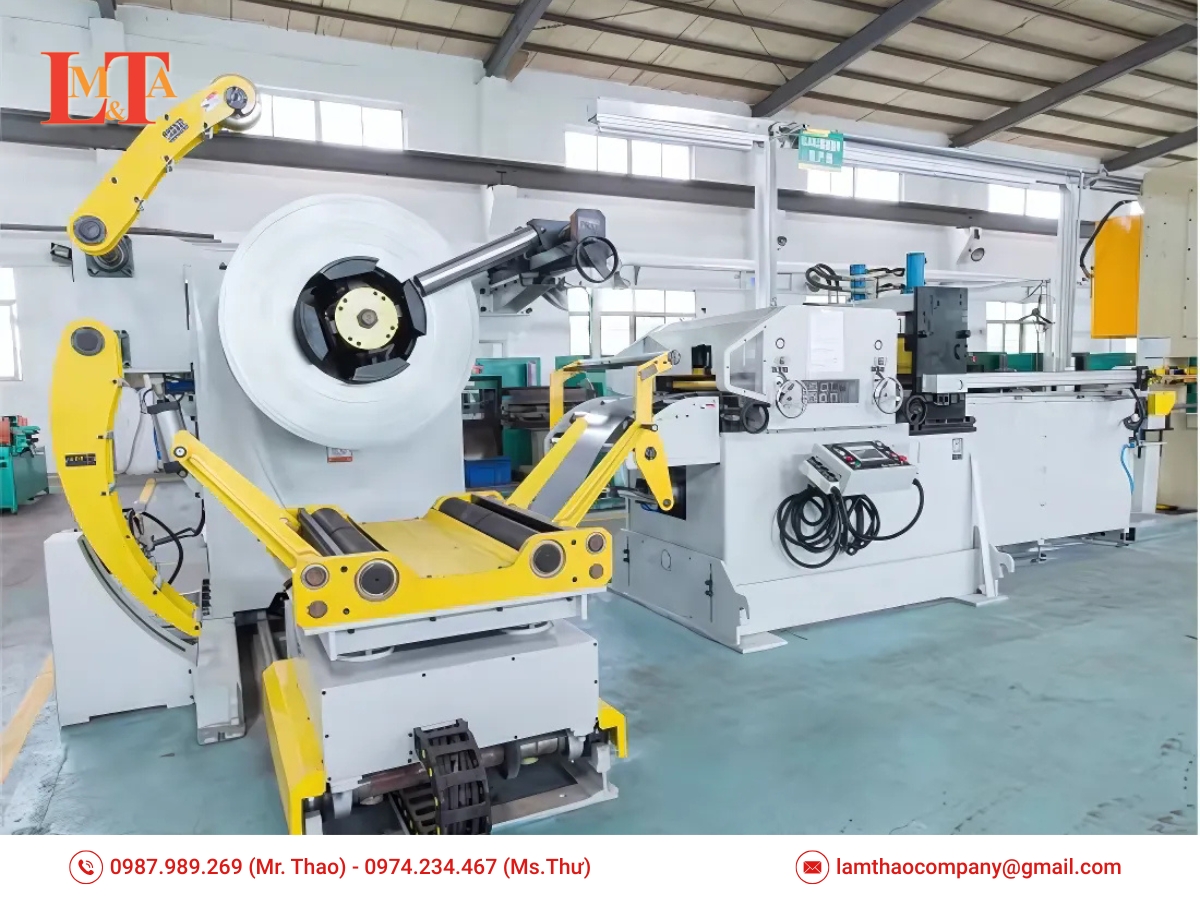

Máy cấp phôi khí nén
2. Cấu tạo và chức năng của các thành phần chính của máy cấp phôi khí nén
Một hệ thống máy cấp phôi khí nén cơ bản bao gồm các thành phần chính sau:
Nguồn cung cấp khí nén:
Máy nén khí: Thiết bị tạo ra khí nén, thường là loại máy nén khí piston hoặc máy nén khí trục vít, tùy thuộc vào quy mô và yêu cầu của hệ thống cấp phôi.
Hệ thống xử lý khí nén: Bao gồm bộ lọc khí nén để loại bỏ bụi bẩn và hơi nước, bộ điều áp khí nén để duy trì áp suất ổn định, và bộ bôi trơn khí nén (tùy chọn) để giảm ma sát và tăng tuổi thọ cho các bộ phận khí nén. Khí nén sạch và ổn định là yếu tố then chốt để máy cấp phôi khí nén hoạt động hiệu quả.
Đường ống dẫn khí và phụ kiện kết nối: Dùng để truyền dẫn khí nén từ nguồn đến các bộ phận chấp hành của máy cấp phôi.
Bộ phận điều khiển khí nén:
Van điện từ: Van được điều khiển bằng tín hiệu điện để thay đổi hướng dòng khí nén. Các loại van điện từ thường dùng trong máy cấp phôi khí nén bao gồm van 2/2, van 3/2 và van 5/2, phục vụ các mục đích điều khiển khác nhau.
Bộ điều khiển lưu lượng: Dùng để điều chỉnh tốc độ di chuyển của các cơ cấu chấp hành khí nén bằng cách kiểm soát lưu lượng khí đi qua.
Cảm biến khí nén: Các loại cảm biến như cảm biến áp suất và cảm biến tiệm cận được sử dụng để giám sát trạng thái hoạt động của hệ thống và cung cấp thông tin phản hồi cho bộ điều khiển.
Cơ cấu chấp hành khí nén:
Xi lanh khí nén: Thiết bị biến đổi năng lượng khí nén thành chuyển động cơ học tịnh tiến. Xi lanh khí nén có hai loại chính là xi lanh tác động đơn và xi lanh tác động kép. Trong hệ thống cấp phôi, thường sử dụng các loại xi lanh tròn, xi lanh vuông hoặc xi lanh dẫn hướng để thực hiện các thao tác đẩy, kéo hoặc nâng hạ phôi.
Bộ phận kẹp khí nén (Gripper): Cơ cấu dùng để gắp và giữ phôi. Các loại gripper phổ biến bao gồm gripper ngón tay và gripper hàm kẹp, được lựa chọn tùy thuộc vào hình dạng và kích thước của phôi.
Bộ phận cơ khí hỗ trợ:
Băng tải, máng trượt: Sử dụng để di chuyển và định hướng phôi đến vị trí cấp.
Cơ cấu cam, tay đòn: Trong một số thiết kế máy cấp phôi phức tạp, các cơ cấu này có thể được sử dụng để tạo ra các chuyển động phức tạp hơn.
3. Nguyên lý hoạt động cơ bản của máy cấp phôi khí nén
Nguyên lý hoạt động của máy cấp phôi khí nén dựa trên việc sử dụng năng lượng của khí nén để thực hiện các thao tác cấp phôi theo một chu trình nhất định:
Giai đoạn chuẩn bị: Hệ thống khí nén được kích hoạt, máy nén khí tạo ra khí nén và duy trì ở một áp suất làm việc ổn định sau khi đi qua hệ thống xử lý.
Giai đoạn cấp phôi:
Bộ điều khiển (thường là PLC hoặc mạch logic) gửi tín hiệu điện đến van điện từ tương ứng.
Van điện từ chuyển mạch, hướng dòng khí nén áp suất cao đến một khoang cụ thể của xi lanh khí nén hoặc bộ phận kẹp khí nén.
Áp suất khí nén tác động lên piston bên trong xi lanh, tạo ra lực đẩy hoặc kéo cần piston, dẫn đến chuyển động tịnh tiến. Đối với bộ phận kẹp khí nén, khí nén sẽ làm các ngón kẹp hoặc hàm kẹp đóng hoặc mở để gắp hoặc thả phôi.
Nhờ chuyển động này, phôi được lấy từ vị trí ban đầu, di chuyển đến vị trí cần thiết và đặt vào đó.
Giai đoạn hồi vị:
Bộ điều khiển ngắt tín hiệu, van điện từ trở về trạng thái ban đầu.
Dòng khí nén được chuyển hướng để đưa piston xi lanh hoặc bộ phận kẹp về vị trí xuất phát, đồng thời khí nén ở khoang kia của xi lanh được xả ra ngoài.
Máy cấp phôi khí nén sẵn sàng cho chu trình cấp phôi tiếp theo.

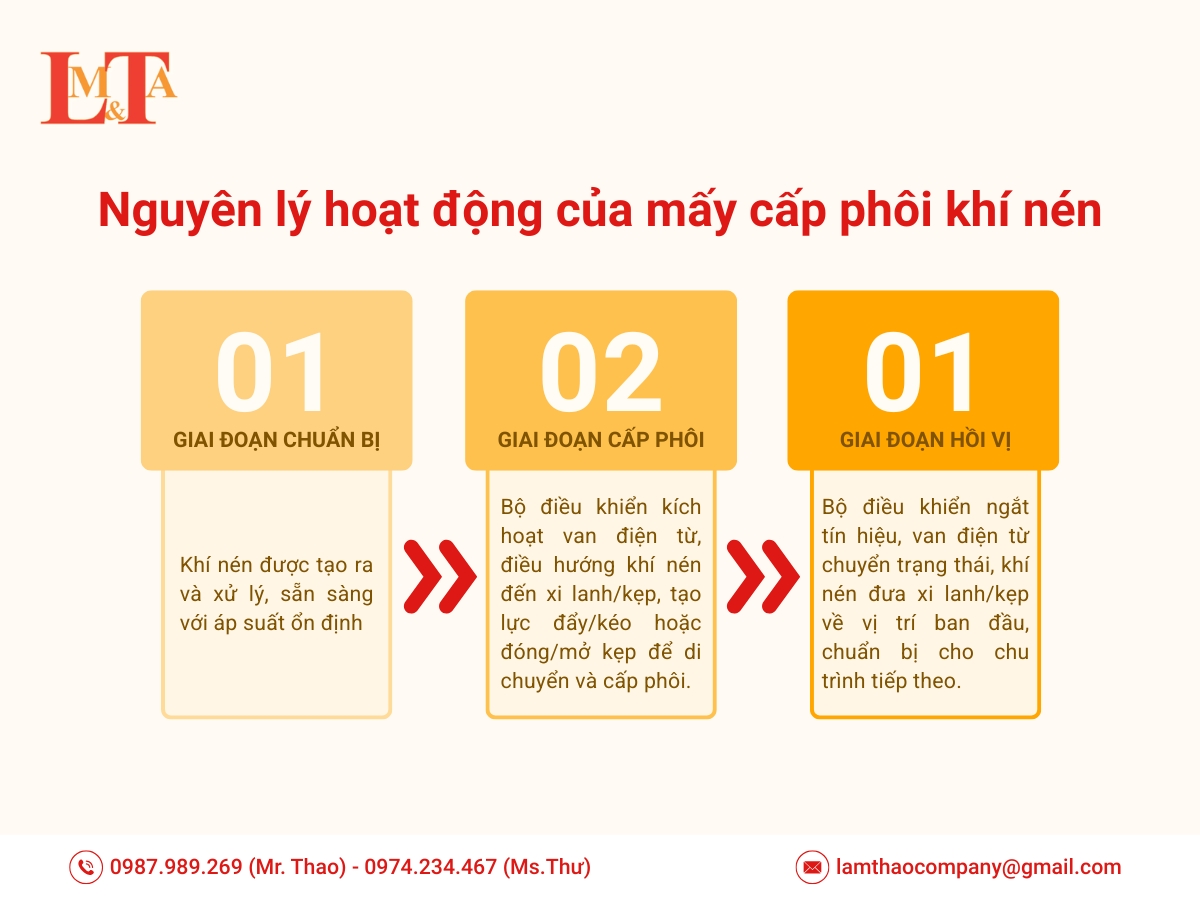

Nguyên lý hoạt động của máy cấp phôi khí nén
Sự phối hợp chính xác giữa nguồn cung cấp khí nén, bộ phận điều khiển và cơ cấu chấp hành là yếu tố then chốt để hệ thống cấp phôi khí nén hoạt động hiệu quả. Các cảm biến đóng vai trò quan trọng trong việc giám sát vị trí, áp suất và các thông số khác, gửi thông tin về bộ điều khiển để đảm bảo quá trình cấp phôi diễn ra chính xác và an toàn. Hiệu suất của quá trình cấp phôi chịu ảnh hưởng bởi nhiều yếu tố như áp suất và lưu lượng khí nén, tốc độ đóng mở của van điện từ, khối lượng và hình dạng của phôi, cũng như thiết kế cơ khí của toàn bộ hệ thống cấp phôi.
4. Ứng dụng thực tế của máy cấp phôi khí nén
Máy cấp phôi khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:
Lắp ráp điện tử: Cấp các linh kiện điện tử nhỏ, đảm bảo độ chính xác cao.
Chế biến thực phẩm: Cấp nguyên liệu, định lượng sản phẩm, đóng gói bao bì.
Dược phẩm: Cấp ống nghiệm, lọ thuốc, viên nén trong quá trình sản xuất và đóng gói.
Đóng gói: Cấp sản phẩm vào hộp, túi hoặc các loại bao bì khác.
Sản xuất ô tô: Cấp các chi tiết lắp ráp trong dây chuyền sản xuất tự động.
Một số ứng dụng của máy cấp phôi khí nén
Trong các ứng dụng này, hệ thống cấp phôi khí nén giúp tăng tốc độ sản xuất, giảm thiểu sai sót và đảm bảo tính ổn định của quy trình.
5. Ưu điểm và nhược điểm của máy cấp phôi khí nén
Máy cấp phôi khí nén mang lại nhiều lợi ích, nhưng cũng tồn tại một số hạn chế:
Ưu điểm:
Tốc độ hoạt động nhanh: Chu kỳ cấp phôi diễn ra nhanh chóng, tăng năng suất.
Lực tác động mạnh mẽ: Khả năng xử lý các phôi có trọng lượng và kích thước khác nhau.
Độ tin cậy cao: Ít bộ phận chuyển động phức tạp, giảm nguy cơ hỏng hóc.
Dễ dàng điều khiển và tự động hóa: Tương thích tốt với các hệ thống điều khiển hiện đại.
Chi phí đầu tư và vận hành tương đối thấp: So với một số công nghệ tự động hóa khác.
An toàn trong môi trường dễ cháy nổ: Không sử dụng điện trực tiếp tại các bộ phận chấp hành.
Nhược điểm:
Yêu cầu hệ thống khí nén ổn định: Cần có nguồn khí nén đảm bảo về áp suất và chất lượng.
Có thể gây tiếng ồn: Tiếng ồn từ quá trình xả khí có thể gây khó chịu trong môi trường làm việc.
Khả năng điều khiển vị trí chính xác có thể hạn chế: So với các hệ thống servo điện.
Chi phí năng lượng cho hệ thống khí nén: Cần được tính toán trong tổng chi phí vận hành.
6. Máy cấp phôi khí nén là một giải pháp tự động hóa hiệu quả
Máy cấp phôi khí nén là một giải pháp tự động hóa hiệu quả và phổ biến trong nhiều ngành công nghiệp. Nguyên lý hoạt động cơ bản dựa trên việc sử dụng năng lượng khí nén để thực hiện các thao tác cấp phôi một cách nhanh chóng và chính xác.
Việc hiểu rõ cấu tạo và nguyên lý hoạt động của máy cấp phôi khí nén là nền tảng quan trọng để lựa chọn, vận hành và bảo trì hệ thống cấp phôi một cách hiệu quả, góp phần tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh của doanh nghiệp. Khi lựa chọn hệ thống cấp phôi, cần xem xét kỹ lưỡng yêu cầu cụ thể của ứng dụng và đảm bảo hệ thống khí nén đáp ứng được các tiêu chuẩn về áp suất và chất lượng.
