Trong bối cảnh sản xuất hiện đại, tự động hóa đóng vai trò then chốt trong việc nâng cao hiệu quả, giảm thiểu chi phí nhân công và đảm bảo sự ổn định về chất lượng sản phẩm.
Máy cấp phôi băng tải là một bộ phận không thể thiếu trong dây chuyền sản xuất, đảm bảo các chi tiết hoặc sản phẩm được đưa vào quy trình một cách chính xác và liên tục. Trong số các giải pháp cấp phôi tự động, máy cấp phôi băng tải nổi bật như một lựa chọn linh hoạt và hiệu quả.
1. Tầm quan trọng của máy cấp phôi băng tải trong hoạt động tự động hoá nhà máy
Máy cấp phôi băng tải là thiết bị sử dụng băng tải để vận chuyển các chi tiết hoặc sản phẩm từ vị trí này đến vị trí khác trong dây chuyền sản xuất.
Ưu điểm của hệ thống này bao gồm khả năng vận chuyển đa dạng vật liệu, thiết kế đơn giản dễ bảo trì, và khả năng tích hợp linh hoạt với các thiết bị tự động hóa khác.
Hệ thống cấp phôi sử dụng băng tải được ứng dụng rộng rãi trong nhiều ngành công nghiệp như thực phẩm (vận chuyển bánh kẹo, chai lọ), dược phẩm (vận chuyển viên nang, vỉ thuốc), điện tử (vận chuyển linh kiện), và lắp ráp ô tô (vận chuyển phụ tùng).
2. Cấu tạo cơ bản của máy cấp phôi băng tải
2.1. Băng tải:
Đây là bộ phận chính của máy cấp phôi băng tải, có chức năng trực tiếp vận chuyển các chi tiết hoặc sản phẩm. Băng tải thường được cấu tạo từ nhiều lớp, bao gồm lớp chịu lực (thường là sợi tổng hợp hoặc kim loại) và lớp phủ bề mặt (với các vật liệu như PVC, PU, cao su).
Việc lựa chọn vật liệu băng tải phụ thuộc vào đặc tính của sản phẩm cần vận chuyển và môi trường làm việc. Các loại băng tải phổ biến bao gồm băng tải phẳng (cho các sản phẩm có bề mặt ổn định), băng tải gân (tăng độ ma sát cho các sản phẩm có độ dốc), băng tải lưới (cho phép thoát khí hoặc chất lỏng), và băng tải con lăn (hỗ trợ di chuyển các vật nặng hoặc có hình dạng đặc biệt).
2.2. Bộ truyền động:
Để tạo ra chuyển động cho băng tải, hệ thống cấp phôi băng tải sử dụng bộ truyền động. Các thành phần chính của bộ truyền động bao gồm motor (có thể là motor AC, DC hoặc servo), hộp giảm tốc (điều chỉnh tốc độ và tăng moment xoắn), và puli hoặc bánh răng (truyền lực trực tiếp đến băng tải). Nguyên lý hoạt động cơ bản là motor tạo ra chuyển động quay, thông qua hộp giảm tốc để đạt được tốc độ và lực kéo phù hợp, sau đó truyền đến puli hoặc bánh răng để làm di chuyển băng tải. Việc lựa chọn bộ truyền động cần dựa trên tải trọng, tốc độ yêu cầu của hệ thống.
2.3. Hệ thống dẫn hướng và căng băng:
Để băng tải di chuyển ổn định và tránh bị lệch, hệ thống cần có các con lăn đỡ (hỗ trợ băng tải trên suốt chiều dài), con lăn dẫn hướng (định hướng chuyển động của băng tải) và cơ cấu căng băng (duy trì lực căng phù hợp trên băng tải). Cơ cấu căng băng có thể là loại vít me, lò xo hoặc khí nén, đảm bảo băng tải không bị trượt hoặc quá căng, ảnh hưởng đến tuổi thọ và hiệu suất.
2.4. Phễu chứa và cơ cấu định hướng phôi (tùy chọn):
Trong các ứng dụng cấp phôi rời, hệ thống có thể bao gồm phễu chứa để tập trung số lượng lớn chi tiết và các cơ cấu định hướng để đưa phôi lên băng tải một cách có trật tự. Các cơ cấu định hướng phổ biến bao gồm bộ rung (làm rung các chi tiết để chúng tự sắp xếp), cơ cấu gạt (gạt bỏ các chi tiết không đúng hướng), và hệ thống khí nén (thổi hoặc hút để định vị chi tiết). Sự phối hợp giữa phễu chứa và cơ cấu định hướng rất quan trọng để đảm bảo quá trình cấp phôi diễn ra liên tục và hiệu quả.
2.5. Khung sườn và các bộ phận hỗ trợ:
Toàn bộ hệ thống máy cấp phôi băng tải được đặt trên một khung sườn vững chắc, thường được làm từ kim loại. Ngoài ra, hệ thống có thể bao gồm các bộ phận hỗ trợ khác như cảm biến (để phát hiện sự có mặt của phôi hoặc vị trí), bộ điều khiển (PLC hoặc vi điều khiển để điều khiển tốc độ và các hoạt động khác), và các thiết bị an toàn.
3. Phân tích sâu nguyên lý hoạt động của máy cấp phôi băng tải
3.1. Giai đoạn nạp phôi:
Quá trình cấp phôi bắt đầu khi các chi tiết hoặc sản phẩm được đưa lên băng tải. Việc này có thể được thực hiện thủ công hoặc tự động từ các thiết bị khác như phễu chứa hoặc các hệ thống cấp phôi khác. Việc kiểm soát tốc độ và lưu lượng phôi tại giai đoạn này rất quan trọng để đảm bảo băng tải không bị quá tải và quá trình vận chuyển diễn ra suôn sẻ.
3.2. Giai đoạn vận chuyển:
Khi băng tải bắt đầu di chuyển nhờ tác động của bộ truyền động, các chi tiết hoặc sản phẩm đặt trên băng tải sẽ được vận chuyển dọc theo chiều dài của băng tải đến vị trí mong muốn. Tốc độ vận chuyển của băng tải được điều chỉnh thông qua việc thay đổi tốc độ motor hoặc tỷ số truyền của hộp giảm tốc.
3.3. Giai đoạn định hướng và sắp xếp (nếu có):
Trong các hệ thống có cơ cấu định hướng, khi các chi tiết di chuyển qua cơ cấu này, chúng sẽ được sắp xếp theo một hướng hoặc vị trí nhất định trước khi được đưa đến giai đoạn tiếp theo của quy trình sản xuất. Ví dụ, các chi tiết có thể được định hướng để mặt trên hướng lên hoặc được sắp xếp theo một khoảng cách đều nhau trên băng tải.
3.4. Giai đoạn cấp phát:
Tại vị trí cuối cùng của băng tải, các chi tiết hoặc sản phẩm sẽ được đưa ra khỏi băng tải. Phương pháp cấp phát có thể là rơi tự do xuống một thiết bị khác, được gạt bằng một cơ cấu cơ khí, hoặc được thổi bằng khí nén. Sự đồng bộ hóa giữa tốc độ của băng tải và tốc độ của thiết bị tiếp nhận là yếu tố quan trọng để đảm bảo quá trình chuyển giao diễn ra chính xác và hiệu quả.

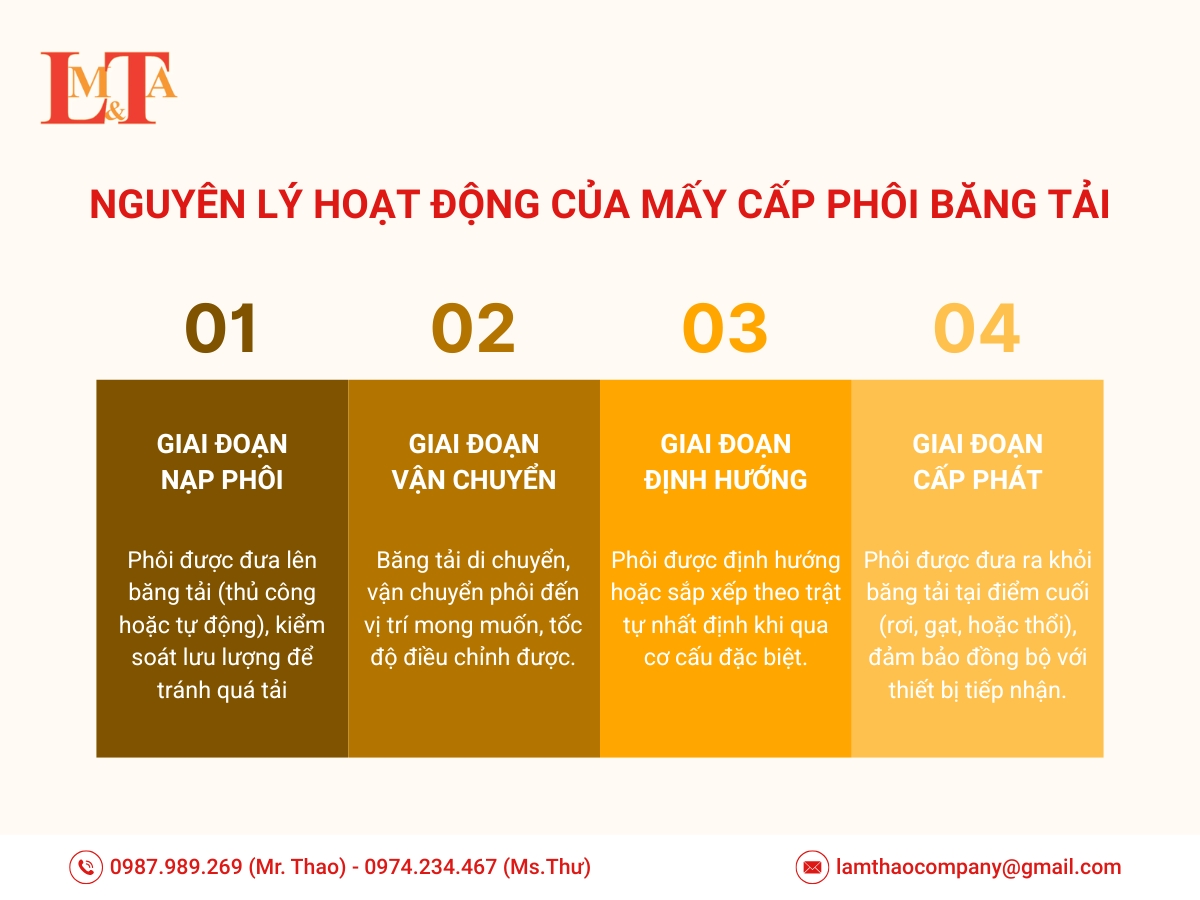

Nguyên lý hoạt động của máy cấp phôi băng tải
4. Các yếu tố then chốt ảnh hưởng đến hiệu suất của máy cấp phôi băng tải tự động
4.1. Đặc tính của phôi:
Hình dạng, kích thước, trọng lượng và vật liệu của phôi có ảnh hưởng trực tiếp đến việc lựa chọn loại băng tải, góc nghiêng của băng tải và cơ cấu định hướng (nếu có). Ví dụ, các phôi có bề mặt trơn trượt có thể cần băng tải có gân hoặc cơ cấu giữ đặc biệt.
4.2. Yêu cầu về tốc độ và độ chính xác cấp phôi:
Tốc độ của băng tải quyết định năng suất của toàn bộ hệ thống cấp phôi. Đồng thời, độ chính xác về vị trí cấp phôi là yếu tố quan trọng trong nhiều ứng dụng, đặc biệt là khi tích hợp với robot hoặc các thiết bị tự động hóa khác.
4.3. Môi trường làm việc:
Bụi bẩn, nhiệt độ, độ ẩm và sự hiện diện của hóa chất trong môi trường làm việc có thể ảnh hưởng đến tuổi thọ và hiệu suất của băng tải và các bộ phận khác. Việc lựa chọn vật liệu phù hợp và có biện pháp bảo vệ là cần thiết.
4.4. Thiết kế và bố trí hệ thống:
Chiều dài và độ dốc của băng tải, cách bố trí các bộ phận như bộ truyền động và cơ cấu căng băng cần được tính toán kỹ lưỡng để đảm bảo hiệu suất vận hành tối ưu và tiết kiệm không gian.
4.5. Bảo trì và bảo dưỡng định kỳ:
Để đảm bảo hệ thống cấp phôi băng tải hoạt động ổn định và kéo dài tuổi thọ, việc bảo trì và bảo dưỡng định kỳ là rất quan trọng. Các công việc này bao gồm vệ sinh băng tải, kiểm tra độ căng, bôi trơn các bộ phận chuyển động và thay thế các linh kiện hao mòn.
5. Ứng dụng thực tế và xu hướng phát triển của máy cấp phôi băng tải
5.1. Các ngành công nghiệp tiêu biểu:
Máy cấp phôi băng tải đóng vai trò quan trọng trong nhiều ngành công nghiệp. Trong ngành thực phẩm, chúng được sử dụng để vận chuyển nguyên liệu, bán thành phẩm và thành phẩm. Trong ngành dược phẩm, chúng vận chuyển các sản phẩm yêu cầu độ sạch cao. Trong ngành điện tử, chúng hỗ trợ quá trình lắp ráp các linh kiện nhỏ và chính xác. Trong ngành lắp ráp ô tô, chúng vận chuyển các phụ tùng lớn và nặng.
5.2. Xu hướng phát triển:
Công nghệ máy cấp phôi băng tải đang ngày càng phát triển với việc tích hợp các cảm biến thông minh để giám sát hiệu suất và phát hiện sớm các vấn đề tiềm ẩn. Xu hướng kết nối IoT (Internet of Things) cũng cho phép theo dõi và điều khiển hệ thống từ xa. Việc nghiên cứu và ứng dụng các vật liệu mới cho băng tải nhằm tăng độ bền và khả năng chống chịu trong các môi trường làm việc khắc nghiệt cũng là một hướng phát triển quan trọng.
6. Công ty TNHH cơ khí và tự động hoá Lâm Thao chuyên thiết kế chế tạo hệ thống/ máy cấp phôi băng tải tự động
Hệ thống cấp phôi băng tải là một giải pháp tự động hóa hiệu quả và linh hoạt cho nhiều ứng dụng sản xuất. Việc hiểu rõ nguyên lý hoạt động cơ bản, cấu tạo và các yếu tố ảnh hưởng đến hiệu suất là rất quan trọng để lựa chọn, vận hành và bảo trì hệ thống một cách tối ưu. Với những ưu điểm vượt trội, máy cấp phôi băng tải tiếp tục đóng vai trò không thể thiếu trong việc nâng cao năng suất và hiệu quả của các dây chuyền sản xuất hiện đại.
