Để nhận được báo giá chính xác và giải pháp kỹ thuật hiệu quả nhất cho hệ thống phễu rung cấp phôi tự động, các doanh nghiệp cần thực hiện quy trình chuẩn bị thông tin theo ba bước cốt lõi.
Bước đầu tiên là xác định tốc độ cấp phôi cụ thể, được tính bằng số lượng phôi trên mỗi phút, để đảm bảo hệ thống phễu rung cấp phôi tự động đồng bộ hoàn toàn với nhịp độ sản xuất của máy chính.
Bước thứ hai yêu cầu cung cấp dữ liệu hình ảnh chi tiết phôi, bao gồm hình chiếu ba chiều kỹ thuật của phôi hoặc video quay đa góc độ giúp nhà sản xuất phân tích đặc tính hình học, trọng tâm và các điểm ổn định để thiết kế các cơ cấu lựa phôi chính xác.
Bước cuối cùng là mô tả chi tiết không gian lắp đặt và điều kiện làm việc thực tế, bao gồm hướng ra của phôi mong muốn, phôi được đưa ra theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, cũng như yêu cầu về cấu trúc đầu ra như phôi thẳng hay phôi nghiêng, giúp nhà sản xuất tùy chỉnh thiết bị phù hợp với mặt bằng nhà xưởng.
Việc hoàn thiện đầy đủ ba bước này không chỉ giúp Công ty TNHH Cơ khí và Tự động hóa Lâm Thao đưa ra báo giá tối ưu về chi phí mà còn đảm bảo hệ thống phễu rung cấp phôi tự động vận hành với hiệu suất cao nhất và độ bền lâu dài trong môi trường công nghiệp.
>>> Tham khảo giá phễu rung 2026 – Phân tích để lựa chọn phù hợp
1. Bước 1 – Xác định tốc độ cấp phôi
Tốc độ cấp phôi (feed rate) là thông số kỹ thuật đầu tiên và quan trọng nhất mà nhà sản xuất cần biết để bắt đầu quá trình tính toán thiết kế phễu rung cấp phôi tự động.
Tốc độ này thường được định nghĩa bằng số lượng chi tiết đầu ra hoàn thiện trên một đơn vị thời gian, ví dụ 60 phôi/phút.
Việc xác định sai thông số này sẽ dẫn đến tình trạng mất đồng bộ trong dây chuyền: nếu quá chậm, máy chính sẽ phải chờ phôi, gây lãng phí năng suất; nếu quá nhanh, phôi sẽ bị ứ đọng tại đầu ra, gây kẹt máy hoặc làm hỏng linh kiện.
Động học của chuyển động phôi và sự phụ thuộc vào gia tốc
Trong phễu rung cấp phôi tự động, vận tốc di chuyển của phôi (vm) không chỉ phụ thuộc vào tần số rung (f) mà còn bị ảnh hưởng bởi góc nghiêng của đường dẫn (α) và góc dao động (β). Phương trình mô tả lực tác động lên một hạt phôi trên đường dẫn được biểu diễn như sau:
Trong đó Fv là lực dao động cơ sở, Ff là lực ma sát giữa phôi và bề mặt, và mpg sin(α) là thành phần trọng lực cản trở chuyển động đi lên.
Để đạt được tốc độ cấp phôi mong muốn, nhà sản xuất phải điều chỉnh biên độ rung sao cho gia tốc quán tính đủ lớn để thắng lực ma sát tĩnh nhưng không quá lớn đến mức làm phôi nảy ra khỏi đường dẫn một cách mất kiểm soát.
Phía trên chỉ là thông số để bạn có thể tham khảo. Còn đối với Lâm Thao, khách hàng chỉ cần đưa ra một con số nằm trong khoảng cho phép và phù hợp với quy trình sản xuất của mình. Từ đó chúng tôi có thể báo giá sơ bộ để khách hàng có thể tham khảo được giá cả của phễu rung cấp phôi tự động.
Sau khi khách hàng chấp nhận với giá trị của phễu rung cấp phôi sơ bộ, chúng tôi sẽ tiến hành theo sát quy trình cấp phôi của khách hàng (Dưới sự giám sát của khách hàng) để có được thông số chính xác, phục vụ cho quá trình thiết kế hệ thống phễu rung cấp phôi chuẩn xác và áp dụng chuẩn chỉnh với quy trình của khách hàng.
Bảng ảnh hưởng của các thông số vận hành đến năng suất cấp liệu
| Thông số thay đổi | Tác động đến phôi | Kết quả về tốc độ cấp phôi |
|---|---|---|
| Tăng tần số (f) | Phôi di chuyển nhanh hơn nhưng va đập mạnh hơn | Tăng năng suất, tăng độ ồn |
| Tăng biên độ (A) | Phôi có xu hướng chuyển sang chế độ nhảy | Tăng vận tốc, giảm độ chính xác định hướng |
| Tăng góc nghiêng (α) | Trọng lực cản trở chuyển động mạnh hơn | Giảm năng suất cấp liệu |
| Giảm hệ số ma sát (μ) | Phôi dễ bị trượt ngược lại phía sau | Giảm hiệu suất đẩy phôi |
Một lưu ý quan trọng từ kinh nghiệm thực tế của Công ty Lâm Thao là doanh nghiệp nên yêu cầu tốc độ cấp phôi của phễu rung cấp phôi tự động cao hơn khoảng 15-20% so với tốc độ của máy chính. Khoảng đệm này giúp bù đắp cho những phôi bị loại bỏ do sai hướng trong quá trình định hướng nội bộ, đảm bảo rằng luôn có sẵn phôi ở đầu ra để cung cấp cho các máy gắp hoặc máy lắp ráp.
2. Bước 2 – Đặc tính hình học và dữ liệu phôi
Bước thứ hai trong quy trình nhận báo giá phễu rung cấp phôi tự động tối ưu là cung cấp dữ liệu hình ảnh kỹ thuật chính xác về phôi. Trong thiết kế phễu rung, hình dáng của phôi quyết định hoàn toàn cấu trúc của các “bẫy” định hướng (traps) – trái tim của hệ thống định hướng.
Nếu không có hình chiếu ba chiều hoặc video quay cận cảnh, các kỹ sư thiết kế sẽ không thể xác định được các đặc tính không đối xứng mà dựa vào đó, phôi có thể được xoay trở đúng vị trí.
Giải thuật thiết kế bẫy dựa trên hình học đa giác
Quá trình định hướng phôi trong phễu rung cấp phôi tự động là một bài toán hình học phức tạp. Các bẫy định hướng thường được tạo ra bằng cách loại bỏ các phần đa giác trên đường dẫn hoặc thêm vào các thanh gạt (wiper blades). Một giải thuật phổ biến được sử dụng trong thiết kế là xác định xem một phôi có hình dạng đa giác lồi n cạnh có bị rơi qua một bẫy đa giác m cạnh hay không, với độ phức tạp tính toán là O((n+m) log(n+m)).
Nhà sản xuất cần xác định các “tư thế an toàn” (safe poses) của phôi. Một tư thế được coi là an toàn nếu trọng tâm của phôi được hỗ trợ bởi ít nhất ba điểm tiếp xúc trên đường dẫn hoặc bẫy. Nếu phôi di chuyển qua bẫy ở một tư thế không ổn định, nó sẽ bị rơi xuống đáy phễu để bắt đầu lại chu kỳ. Việc cung cấp video quay quanh phôi giúp nhà sản xuất quan sát được các chi tiết nhỏ như gờ, rãnh hoặc sự phân bổ khối lượng không đều, vốn là những manh mối quan trọng để thiết kế cơ cấu định hướng.
Phân loại phôi và thách thức trong định hướng
Mỗi loại phôi đòi hỏi một cách tiếp cận thiết kế khác nhau cho phễu rung cấp phôi tự động:
- Phôi đối xứng hoàn toàn: Rất khó định hướng bằng cơ học vì mọi tư thế đều giống nhau. Trong trường hợp này, Công ty Lâm Thao có thể đề xuất tích hợp hệ thống Vision (thị giác máy tính) để nhận diện các dấu hiệu đặc biệt.
- Phôi có trọng tâm lệch: Dễ dàng định hướng hơn vì phôi sẽ tự nhiên rơi vào tư thế có năng thế thấp nhất (trọng tâm thấp nhất).
- Phôi dễ rối (Tangle-prone): Như các loại lò xo hoặc móc kim loại. Những loại này yêu cầu lòng phễu có thiết kế đặc biệt và hệ thống thổi khí để tách rời phôi trước khi định hướng.
- Phôi mỏng hoặc dễ vỡ: Yêu cầu đường dẫn được phủ lớp bảo vệ như Polyurethane hoặc Teflon để tránh trầy xước và giảm chấn động.
Bảng dữ liệu phôi cần cung cấp để tối ưu báo giá
| Thông số phôi | Ý nghĩa thiết kế | Ảnh hưởng đến chi phí |
|---|---|---|
| Kích thước (D x R x C) | Xác định kích thước lòng phễu và đường dẫn | Phôi lớn yêu cầu phễu lớn, giá thành tăng |
| Trọng lượng | Quyết định công suất bộ rung điện từ | Phôi nặng cần bộ truyền động lớn hơn |
| Vật liệu | Chọn lớp phủ bề mặt và độ bền lòng phễu | Lớp phủ chuyên dụng tăng chi phí nhưng bền hơn |
| Dung sai hình học | Độ chính xác của các khe hở định hướng | Dung sai chặt chẽ yêu cầu gia công tinh xảo |
Công ty TNHH Cơ khí và Tự động hóa Lâm Thao với năng lực chế tạo máy chính xác, luôn thực hiện các bước mô phỏng và thử nghiệm mẫu phôi thực tế để đảm bảo tỷ lệ phôi đầu ra đúng hướng đạt mức tối đa trước khi bàn giao cho khách hàng.
3. Bước 3 – Không gian và điều kiện vận hành
Một hệ thống dù có tốc độ nhanh và định hướng tốt đến đâu cũng trở nên vô dụng nếu không thể lắp vừa vào vị trí dự kiến hoặc có hướng ra ngược với quy trình tiếp theo.
Hướng quay và cấu trúc đầu ra trong tích hợp hệ thống
Trong thiết kế phễu rung cấp phôi tự động, hướng quay được định nghĩa là chiều di chuyển của phôi từ đáy lên đỉnh phễu. Có hai hướng chính:

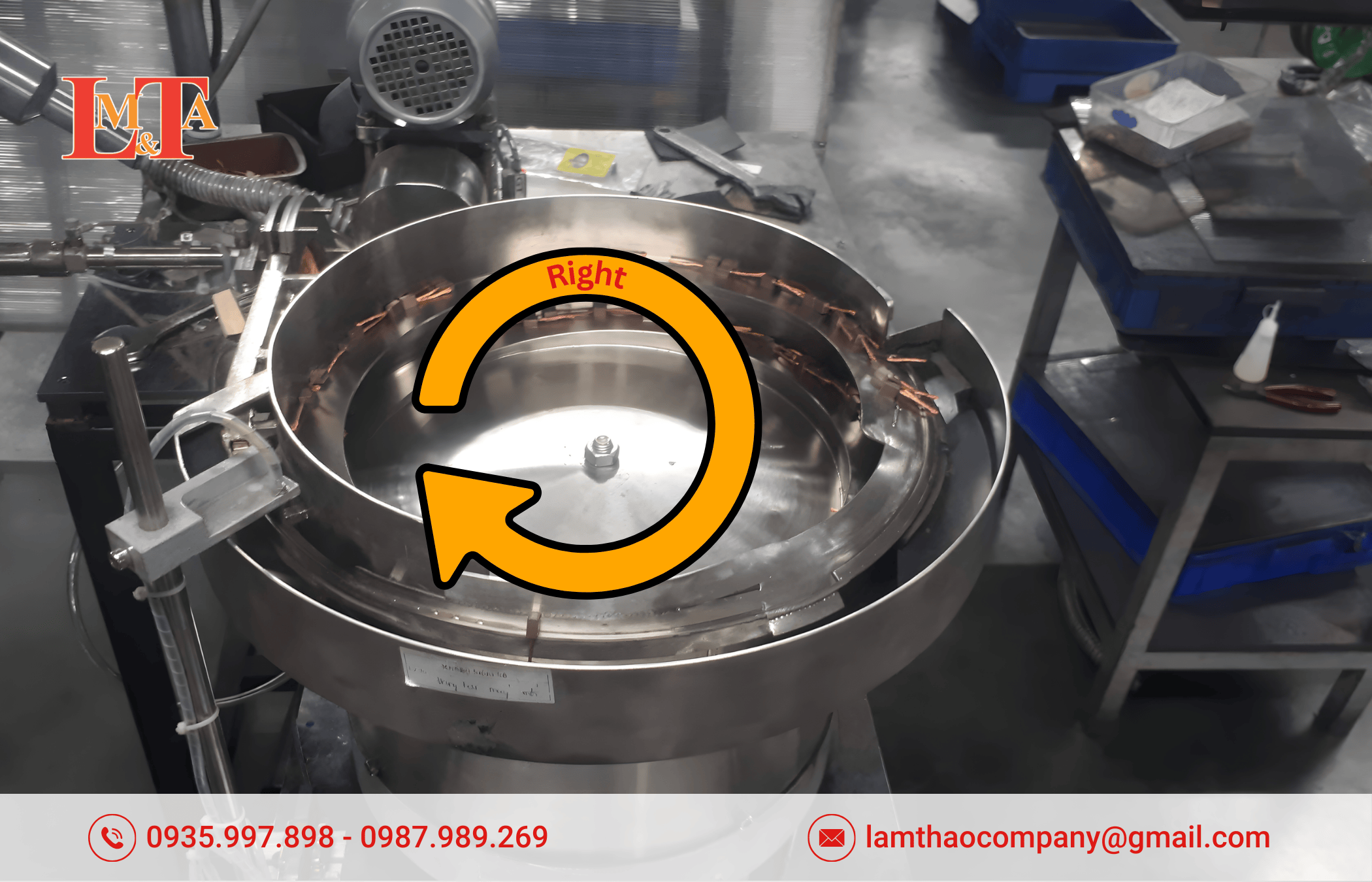

- Chiều kim đồng hồ (CW): Phôi di chuyển theo đường xoắn ốc bên phải.

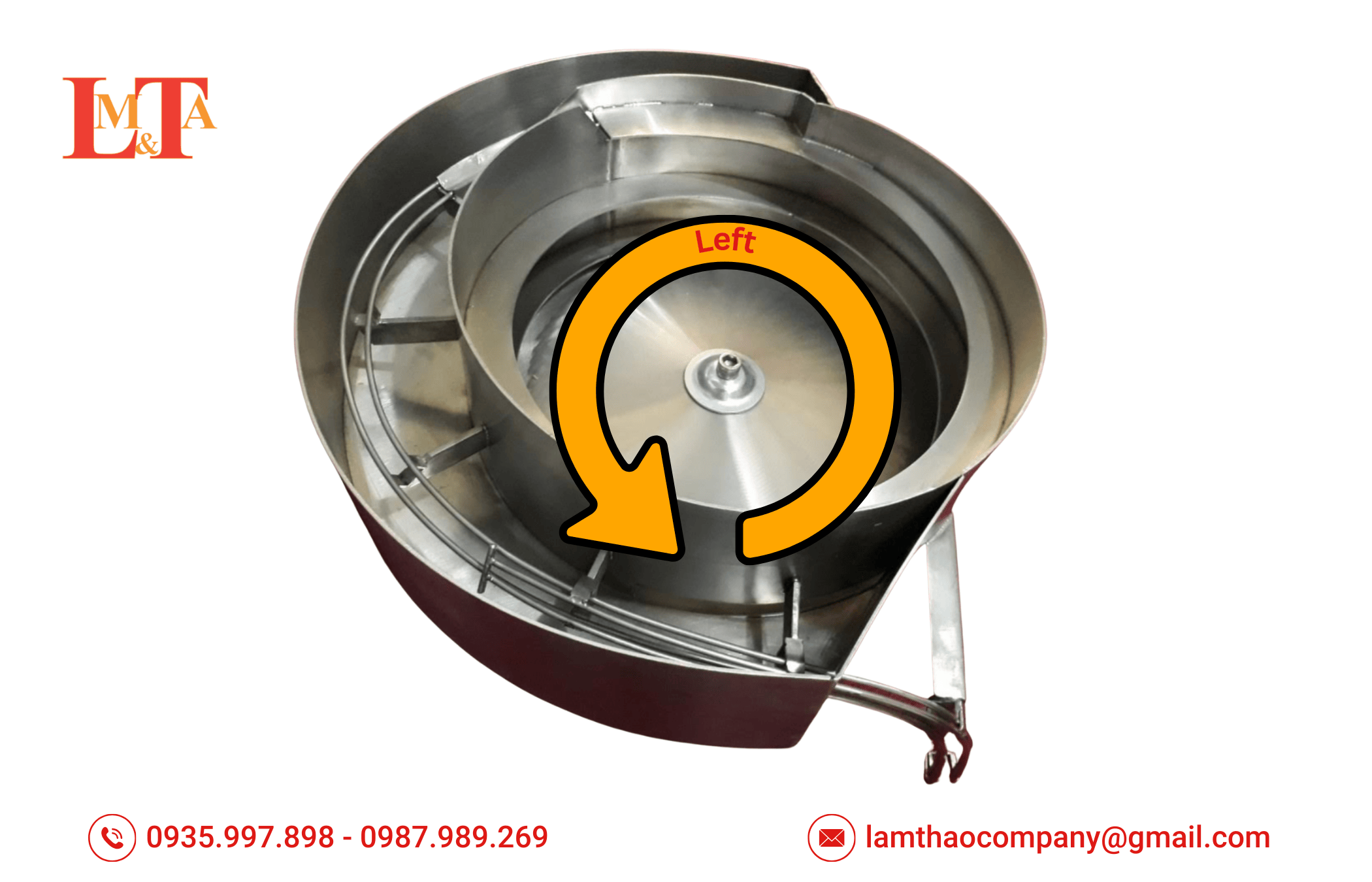

- Ngược chiều kim đồng hồ (CCW): Phôi di chuyển theo đường xoắn ốc bên trái.
 |
 |
Việc xác định hướng quay phụ thuộc hoàn toàn vào sơ đồ bố trí máy móc (layout) của nhà máy. Ngoài hướng quay, cấu trúc đầu ra (discharge track) cũng cần được xác định rõ. Phôi sau khi ra khỏi phễu có thể đi vào một thanh dẫn thẳng (linear feeder) để duy trì sự ổn định, hoặc đi vào một máng trượt nghiêng để rơi trực tiếp vào máy đóng gói.
Công ty TNHH Cơ Khí và Tự Động Hoá Lâm Thao có khả năng tùy chỉnh các đầu ra này tích hợp thêm cảm biến đầy phôi để tự động ngắt hệ thống rung khi máy chính tạm dừng.
Ảnh hưởng của môi trường đến thiết kế cơ khí
Môi trường làm việc tác động trực tiếp đến tuổi thọ và độ ổn định của phễu rung cấp phôi tự động. Các yếu tố cần được cung cấp trong yêu cầu báo giá bao gồm:
- Độ ồn cho phép: Các phôi kim loại va chạm với lòng phễu inox tạo ra tiếng ồn lớn, đôi khi vượt ngưỡng an toàn lao động. Giải pháp là sử dụng tủ cách âm (sound enclosure) hoặc bọc lớp giảm chấn bằng cao su đặc biệt.
- Độ ẩm và hóa chất: Trong môi trường chế biến thực phẩm hoặc hóa chất, phễu rung cấp phôi tự động phải được làm từ thép không gỉ SUS316 và các cuộn dây điện từ phải được đổ keo chống thấm.
- Bụi bẩn và dầu mỡ: Phôi dính dầu mỡ làm tăng lực bám dính, khiến phôi không thể di chuyển mượt mà trên đường dẫn. Trong trường hợp này, bề mặt đường dẫn cần được tạo nhám hoặc xẻ rãnh để giảm diện tích tiếp xúc.
Bảng các thông số không gian và môi trường
| Yếu tố môi trường | Yêu cầu kỹ thuật tương ứng | Giải pháp từ Lâm Thao |
|---|---|---|
| Không gian hạn hẹp | Thu nhỏ đường kính phễu, tăng số tầng xoắn | Thiết kế tối ưu diện tích lắp đặt (footprint) |
| Môi trường phòng sạch | Inox đánh bóng gương, không dùng dầu bôi trơn | Tuân thủ tiêu chuẩn y tế và thực phẩm |
| Tiếng ồn cao | Cần giảm tiếng ồn xuống dưới 75dB | Lắp đặt tủ cách âm và đệm cao su giảm chấn |
| Nhiệt độ khắc nghiệt | Lò xo và đệm cao su chịu nhiệt | Sử dụng vật liệu đàn hồi đặc chủng chịu nhiệt cao |
Việc cung cấp chi tiết các điều kiện này giúp Công ty TNHH Cơ khí và Tự động hóa Lâm Thao lựa chọn các linh kiện tiêu chuẩn và vật liệu phù hợp, tránh các chi phí phát sinh do phải sửa đổi thiết kế sau khi lắp đặt.
4. Giải pháp toàn diện từ Công ty TNHH Cơ khí và Tự động hóa Lâm Thao
Việc nhận báo giá phễu rung cấp phôi tự động tối ưu không phải là một quá trình ngẫu nhiên mà là kết quả của sự chuẩn bị thông tin kỹ thuật kỹ lưỡng từ phía doanh nghiệp và năng lực tư vấn từ nhà sản xuất.
Bằng cách thực hiện đúng 3 bước: xác định tốc độ cấp phôi, cung cấp hình ảnh/video phôi chi tiết và làm rõ điều kiện lắp đặt, doanh nghiệp sẽ nhận được một giải pháp không chỉ phù hợp về ngân sách mà còn vượt trội về hiệu suất vận hành.
Hệ thống phễu rung cấp phôi tự động đóng vai trò then chốt trong việc hiện đại hóa quy trình sản xuất, giúp doanh nghiệp bứt phá trong cuộc đua năng suất hiện nay. Với sự đồng hành của Công ty TNHH Cơ khí và Tự động hóa Lâm Thao, quý khách hàng hoàn toàn có thể yên tâm về chất lượng thiết bị và sự ổn định của hệ thống trong dài hạn. Hãy liên hệ ngay với chúng tôi để bắt đầu hành trình tự động hóa và nâng tầm giá trị cho doanh nghiệp của bạn.
Lựa chọn Lâm Thao là lựa chọn một hệ sinh thái vận hành tối ưu:
- Tư vấn & Thiết kế cá nhân hóa: Không có giải pháp đại trà. Mỗi hệ thống phễu rung được nghiên cứu dựa trên đặc thù linh kiện riêng biệt của khách hàng, đảm bảo tỷ lệ định hướng chính xác tuyệt đối.
- Thi công & Tích hợp đồng bộ: Chúng tôi chịu trách nhiệm từ khâu chế tạo đến lắp đặt kỹ thuật, giúp hệ thống vận hành trơn tru ngay khi đưa vào sản xuất mà không gặp rào cản về tương thích.
- Đồng hành và hỗ trợ: Đội ngũ kỹ sư túc trực 24/7, sẵn sàng xử lý mọi tình huống để đảm bảo dòng chảy sản xuất của bạn không bao giờ gián đoạn.
Tại Lâm Thao, chúng tôi không chỉ bán một chiếc phễu rung – chúng tôi trao cho bạn chìa khóa tối ưu hóa năng suất.
THÔNG TIN LIÊN HỆ ĐẶT HÀNG VÀ TƯ VẤN KỸ THUẬT:
Nếu bạn đang gặp khó khăn trong việc cấp phôi cho dây chuyền sản xuất của mình, hãy liên hệ ngay với chúng tôi để được khảo sát và tư vấn giải pháp phễu rung cấp phôi tự động chuyên sâu nhất:
Công ty TNHH Cơ Khí & Tự Động Hóa Lâm Thao.
Địa chỉ trụ sở: 12C/21 Khu Phố Bình Phước B, Phường An Phú, TP. Thuận An, Tỉnh Bình Dương, Việt Nam.
Xưởng sản xuất: T1/1B, Thủ Khoa Huân (gần chợ Hài Mỹ), Phường Thuận Giao, TP. Thuận An, Bình Dương.
Tư vấn kỹ thuật (Mr. Quân): 0935.997.898.
Email: lamthaocompany@gmail.com.
Lâm Thao – Đối tác tin cậy, nâng tầm năng suất cho mọi doanh nghiệp. Hãy để chúng tôi giúp bạn hiện đại hóa quy trình sản xuất ngay hôm nay bằng những hệ thống phễu rung cấp phôi tự động và phễu rung cấp ốc vít chính xác nhất.
